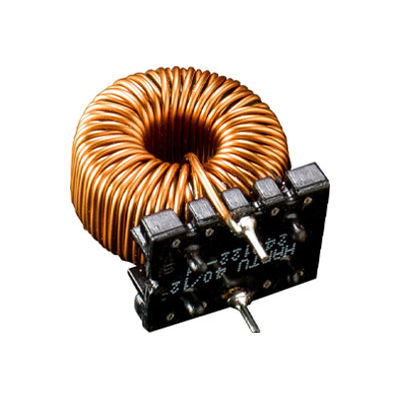

Drahtgewickelte Drossel

induktivisoliertToroid

DROSSELN MIT EISENPULVERKERN MATERIALIEN PTR HARTMANN bietet Drosseln auf der Basis von Eisenpulverkernen an. Sie eignen sich zum Einsatz in verschiedensten Applikationen, in denen eine streufeldarme Ausführung unverzichtbar ist. Eisenpulverkerne werden aus Pulverpartikeln gepresst, die einzeln isoliert sind, um die Wirbelstromverluste zu minimieren. Unsere Drosseln auf Eisenpulverbasis zeigen wegen dieses verteilten Luftspaltes im Eisenpulvermaterial des Kerns nur eine geringe Abhängigkeit der Induktivität von der DC-Vormagnetisierung und dies bei gleichzeitiger Nutzbarkeit der hohen Sättigungsinduktion des Eisens. Wir bieten für die verschiedenen Einsatzgebiete optimierte Eisenpulver-Kernmaterialien an. Bei der Anwendung von Eisenpulvermaterialien zur Funkentstörung kommt die ausgeprägte Amplitudenpermeabilität und die hohe Sättigungsinduktion bei Wechselfeldaussteuerung des Eisenpulvers zum Tragen. Die Permeabilität steigt mit der AC-Feldstärke an und erreicht im Arbeitspunkt eine höhere wirksame Induktivität als im Leerlauf. Drosseln mit Eisenpulverkern sind daher zur Bedämpfung von symmetrischen Störspannungen in Stromver­sorgungsleitungen, als Kommutierungsdrosseln, Strombegrenzungsdrossel und Siebdrosseln besonders geeignet. Die niedrige Güte des Materials bewirkt eine gute Bedämpfung von Überschwingungen wie sie bei Anwendungen als Dimmerdrosseln, Filterdrosseln und Kommutierungsdrosseln gefordert sind. Durch den geringen Permeabilitätsabfall bei DC-Anwendung findet Eisenpulvermaterial auch bei Speicher­drosseln Verendung.
