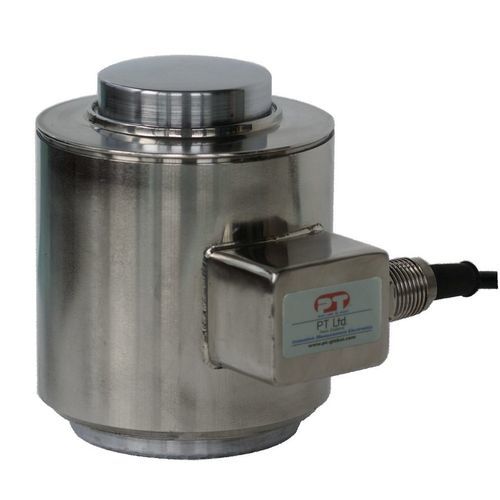

Druckkraft-Wägezelle HCC series

zylindrischDehnungsmessstreifenkapazitiv

Die HCC ist eine vollverschweißte Kanisterwägezelle aus Edelstahl mit einer Schutzart von IP68. Die robuste Konstruktion beherbergt ein hochgenaues Messelement, das einen kombinierten Fehler von weniger als 0,03 % bietet. Mit einer Höchstkapazität von 450 t ist sie eine der weltweit leistungsstärksten serienmäßigen Wägezellen. Sie ist ideal für das Bauwesen zur Prüfung der Betonfestigkeit und zur Messung des Brückengewichts. Weitere gängige Anwendungen sind Materialprüfungen und Bruchtests. Zusätzlich zu der hohen Kapazität hat die HCC eine sichere Last von 120% und eine Tragfähigkeit von 300%. Der HCC ist mit einem 2mV/V-Ausgangssignal und einem 9m langen integrierten Kabel ausgestattet. Er ist in 4 Standardkapazitäten von 90t, 180t, 225t und 450t mit einem Betriebstemperaturbereich von 35c ~ 65c erhältlich. Ein kompensierter Temperaturbereich von -10c ~ 50c macht den HCC zur ersten Wahl für ernsthafte Messprofis. SPEZIFIKATIONEN - Signalausgang bei Kapazität : 2±0.01 mV/V - Linearitätsfehler : < 0,03% FSO - Nicht-Wiederholbarkeit: < 0,010% FSO - Kombinierter Fehler : < 0,030% FSO - Hysterese: < 0,030% FSO - Kriechen/(30 Min.) : < 0,020% FSO - Nullpunktabgleich : < 1% Kapazität - Temperatureinfluss auf die Spanne/10ºC : < 0,02% FSO - Temperatureinfluss auf den Nullpunkt/10ºC : < 0,02% FSO - Betriebstemperaturbereich : -35 ~ 65 C - Kompensierter Temperaturbereich: -10 ~ 50 C - Lagertemperaturbereich : -50 ~ 85 C - Erregung +ve : ROT - Signal +ve : GRÜN : - Betriebslast : 100% Kapazität - Sichere Last : 120% Kapazität - Sichere Seitenlast : 10% der Axiallast - Endlast : 300% Kapazität - Eingangswiderstand : 450Ω ± 5Ω - Ausgangswiderstand: 480Ω ± 3Ω
