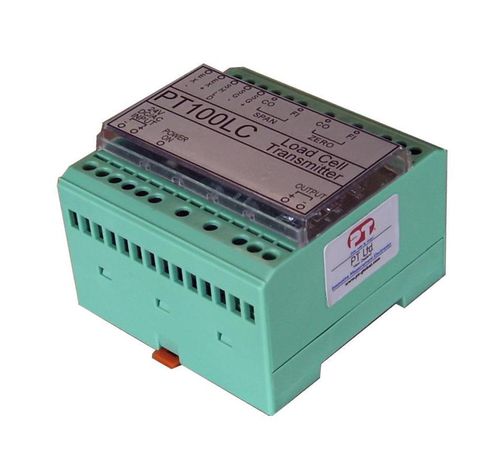

Signalaufbereiter für Kraftsensoren PT100LC

für DIN-Schieneanalogfür Dehnungsmessstreifen

Der PT100LC ist ein einfacher Wägezellenaufbereiter mit voreingestellter Filterung und Analogausgang. Er kann leicht in Schaltschränken montiert und an Geräte mit Analogeingang angeschlossen werden. Spezifikationen Spannungsversorgung 24 V DC oder AC +/- 10% Leistungsaufnahme : 5,2 VA (maximal) Wägezellen-Typ : Alle Dehnungsmessstreifen-Typen, bis zu 4x 350Ω. Eingangs-Empfindlichkeit : 1,5 oder 3,5 mV/V Vollausschlag Ausgang 0~10 V (Lastwiderstand > 4k ohm) 4~20 mA (Lastwiderstand < 550 ohm) : 0~20 mA (Lastwiderstand < 550 ohm) Nichtlinearität : Innerhalb 0,05% des Skalenendwertes Nullpunkt-Einstellung 0~80 %, grob und fein, maximale Nullpunktverschiebung 20 mV Bereichseinstellung : 100~20 %, grob und fein. Abmessungen 75 mm x 75 mm x 55 mm (H). Montage auf DIN-Schiene. Betriebsumgebung : -5 Grad C bis 60 Grad C, 90 % nicht kondensierend Wägezelle Erregungsversorgung : 10 V DC Gewicht : 150 g (ungefähr)
