Prüfstand / hydrostatischer Druck

DruckTemperaturZug- und Druckkraft

Präsentation
Seite mit Beispielen von Ausrüstungen und realisierten Prüfständen sowie speziellen Werkzeugen für Arbeiten an Luftfahrzeugen: Aufpumpen, Dichtheitsprüfungen, Druckregelung, Kryotechnik, hydraulische Prüfungen und Temperatur/Druck‑Simulation. Anwendungen für zivile und militärische Flugzeuge und Hubschrauber.

Verzeichniss der Ausführungen
Serie: VALISE NATO

• Beobachtungen: Transportkoffer, der Werkzeuge (Anschlüsse, Adapter, Verlängerung, Ventil, Schlauch, Druckminderer mit Manometer, Manometer, Handpumpe) zur Durchführung von Aufpumpen, Dichtheitsprüfung und Spülen von hydraulischen und/oder pneumatischen Leitungen an Luftfahrzeugen zusammenfasst. Separates Fach im Deckel für flexible Leitungen. Zusammensetzung je nach Luftfahrzeug.
• Fotos: Beispiele für Koffer, Innenaufbau und Anschlüsse.

Serie: VALISE POIGNEE DE GONFLAGE AERONEF

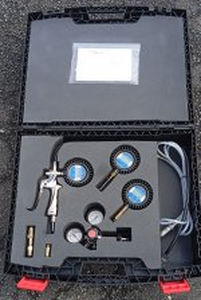

• Beobachtungen: Transportkoffer mit Komponenten zum Aufpumpen, Einstellen und Ablassen von Flugzeugreifen für zivile und militärische Luftfahrzeuge.
• Fotos: Beispiele des Reifendruck‑Kits und Zubehör.

Serie: DRUCKREGELGERÄT

• Beobachtungen: Geräte zur präzisen Kontrolle des Reifendrucks von Flugzeugen. Mehrere Modelle und Konfigurationen verfügbar.
• Fotos: Druckregelungs‑Einheiten und Bedienplatten.

Serie: N2- oder O2-ÜBERDRUCKGERÄT

• Beobachtungen: Überdruckgeräte, die Gasflaschen bis zu einem Restdruck von 30 bar entleeren und das Gas auf bis zu 400 bar überdrücken, um den Flascheneinsatz zu optimieren. Verschiedene Modelle je nach Durchfluss und Einsatz.
• Fotos: Überdruckeinheiten und Flaschenanschlüsse.

Serie: N2/O2-WAGEN

• Beobachtungen: Mobile Wagen zur Druckunterstützung auf der Startbahn oder in der Werkstatt, geeignet für ein oder zwei Gasflaschen. Platte mit Filter, Ventilen, Manometern und Schläuchen mit Peitschenprüfer. Optionen: HP‑ oder LP‑Platte, spezielle Kupplungen usw.
• Fotos: Wagenkonfigurationen und Bedienplatten.

Serie: O2 AERO SCHLÄUCHE UND KOMPONENTEN

• Beobachtungen: Große Auswahl an Schläuchen, Druckminderern und Anschlüssen kompatibel mit O2‑Aero‑Kreisläufen. Unterschiedliche Werkstoffe und Ausführungen verfügbar.
• Fotos: Muster von Schläuchen, Verbindern und Reduzierern.

Serie: DYNASTAT-DREHMOMENTBEGRENZER

• Beobachtungen: Sicherheitsmessgerät, das bei Zug oder Druck elektrische Abschaltung über Mikrokontakt bewirkt. Mikroschalter einstellbar bis 7500 daN in mehreren Bereichen. Schützt Hohlwellengetriebe; einsetzbar an Winden, Kränen, Lastenaufzügen, Förderbändern. Version mit ATEX‑Kontakten erhältlich.
• Dokumentation: Technische Datenblätter auf Anfrage.

Serie: AUSRÜSTUNG FÜR DIE KRYOGENIK

• Beobachtungen: Fertigung nach Vorgaben für Siphone, Probenahmesonden, Phasentrenner, vakuumisolierte oder wärmeisolierte Rohrleitungen für kryogene Transferaufgaben (flüssiger Stickstoff, flüssiges Helium).
• Fotos: kryogene Rohrleitungen und Probenahme‑Sonden.

Serie: VOR‑ORT‑PRÜFKOFFER

• Beobachtungen: Werkzeugkoffer mit einer 200 bar HP‑Flasche zur Vor‑Ort‑Einstellung von Ventilen (HP/LP) und Kalibrierung von Manometern mit Referenzmanometer Klasse 0.1.
• Fotos: Prüf‑Koffer und Referenzmanometer.

Serie: KEROSIN‑TESTSTAND MIT TEMPERATURGRADIENT

• Beobachtungen: Prüfstand zur Simulation von temperatur‑ und druclveränderungen durch Flughöhe zur Prüfung von Kerosinleitungen von Triebwerken. Steuerung per Laptop über Ethernet. Druckerzeugung 0–250 bar; Temperatur −70 bis +150 °C. Teilweise ATEX‑komponenten.
• Fotos: Prüfstand und Messtechnik.

Serie: HYDRAULISCHER PRÜFSTAND, MANUELL ODER PC‑GESTEUERT

• Beobachtungen: Hydraulischer Prüfstand zur Simulation von Druckänderungen (z. B. Torpedoaustritt). Steuerung per PC (Testskripte, Aufzeichnung) oder manuell. Druckerzeugung 0–250 bar.
• Fotos: hydraulischer Prüfstand und Steuerinterface.

Fotos (Beispiele)
Mehrere Bilder veranschaulichen jede Ausführung (Koffer, Wagen, Prüfstände, Dynastat, kryogene Komponenten usw.).

Eigenschaften / technische Daten

• Üblicher Betriebsdruck der Prüfstände: 0 bis 250 bar.
• Temperaturbereiche (Kerosin‑Prüfstand): −70 °C bis +150 °C.
• N2/O2‑Überdruckgeräte: Überdruck bis 400 bar; Entleerung der Flaschen bis 30 bar Restdruck.
• Vor‑Ort‑Prüfkoffer: Integration einer 200 bar HP‑Flasche und Referenzmanometer Klasse 0.1 für Kalibrierung und Einstellung vor Ort.
• N2/O2‑Wagen: Konfigurationen für eine oder zwei Flaschen mit Bedienplatte und Sicherheitseinrichtungen (Filter, Ventile, Manometer, Schläuche mit Peitschenprüfer).
• Dynastat: Mikroschalter einstellbar bis 7500 daN; ATEX‑Kontaktversion erhältlich.
• O2 Aero Komponenten: breite Auswahl an Schläuchen, Druckminderern und Anschlüssen kompatibel mit Flugzeugsauerstoffkreisläufen.
• Einige Prüfstände und Komponenten enthalten ATEX‑Bauteile je nach Anwendung.
