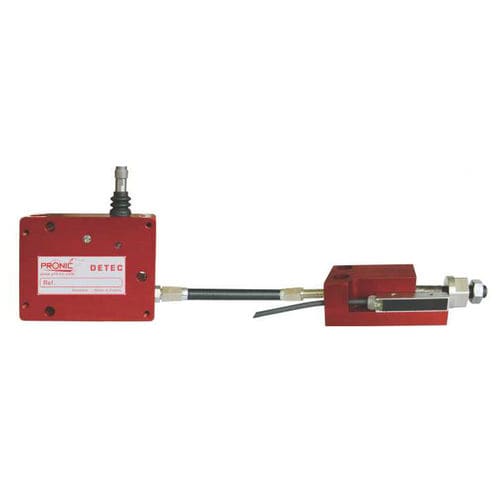

Werkzeugbruch-Detektionssystem DETEC V3

Stoßfür das Innengewindeoptisch

DETEC: Ein System zur Gewindeformerabfrage, daß den Werkzeugbauern und Stanzereien dieArbeit erleichert.DETEC V3 ist die 3. Generation unseres patentiertenSystems. Es prüft 100% zuverlässig, ob derGewindeformer den Durchzug korrekt durchfahren hat.DETEC V3 ist noch kompakter, damit einfacher in jedesWerkzeug zu integrieren, wartungsarm durch verbesserteDichtungen und unempfindlich gegen schwefel- undchlorhaltige Öle.DETEC überwacht die Genauigkeit des Gewindeformablaufesund erspart Ihnen damit, bei Gewindeformerbruch, zukleinem Kernloch oder Vorschubfehler, das zeitaufwendigeSichten der Teile.Obwohl der Aufbau von DETEC vollmechanisch ist, gelingtdie Wegvervielfälltigung auch kleinster Bewegungen an derTastenabfrage. Das vorerst mechanische Signal überträgtsich mittels Bowdenzug auf die Einstellmutter an der,außerhalb des Werkzeugs befestigten, Auswertungseinheitund aktiviert deren Näherungsschalter.Das Kabel des ährungsschalters wird im Pressenautomatan-geschlossen. Bei Nichtschaltung, also Störung desGewindeformvor-ganges, halt die Presse sofort an
