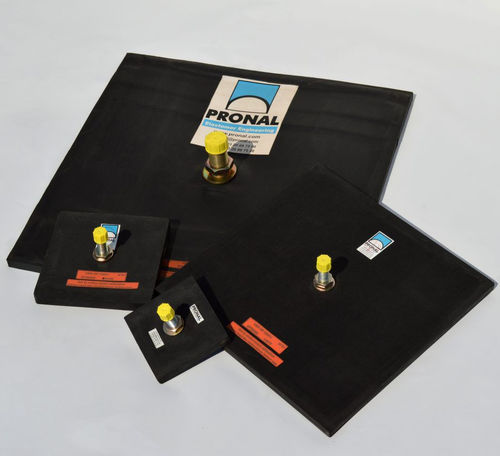

Quadratische Hebekissen oder weiche aufblasbare Blasen sind Druckluftsysteme, die aus einer quadratischen Gummimembran bestehen. Diese mit Luft, Wasser oder Öl gefüllten, aufblasbaren Dichtungen werden im Allgemeinen in automatisierten Industriesystemen zum Schieben, Drücken, Führen, Klemmen, Blockieren, Dämpfen, Heben und Handhaben eingesetzt.
Nach dem Ablassen der Luft kehren die Penumatic Jacks in ihre ursprüngliche Form zurück. Diese dünnen Faltenbalgzylinder passen leicht in Pressen, Formen, Förderbänder, Handhabungsroboter oder Hubtische. Sie sind ideal für kurze Verfahrwege und für hohe Kräfte mit gleichmäßig verteilter Schubkraft. Sie erfordern praktisch keine Wartung.
Wie die Flanschzylinder sind sie als Doppel- und Dreifaltenbalgversion erhältlich.
ANWENDUNGEN
Spannen eines Spritzgusspressendeckels
Schraubstock
Einspannen von Formen für Vorspannungen
Dämpfen des Lastgewichts
Vorherige
Nächste
VORTEILE
Handlich in der Anwendung
-erfordert einen einzigen Lufteinlass
-schnelles Aufblasen
-Anpassung an komplexe geometrische Formen
Wirkungsgrad
-dünn im aufgeblasenen Zustand
-Gleichmäßig verteilte Kraft
-kleine Abmessungen
Handhabung
-Keine mechanischen Teile
-Keine Wartung
-Lange Lebensdauer
AUSFÜHRLICHE INFORMATIONEN
-Material: Eine Vielzahl von elastomerbeschichteten Geweben (NPVC )
Herstellungsverfahren: Heißvulkanisation im Vakuum-Autoklaven
-Flache Standardabmessungen: von 100 x 100 mm bis 1000 x 1000 mm
-Sonderabmessungen: auf Anfrage
-Restdicke: max. 20 mm für eine Stufe, 40 mm für zwei Stufen und 60 mm für drei Stufen
-Form: quadratisch
-Aufblasung: Luft, Wasser oder Öl
-Temperaturbeständigkeit: bis zu 80°C kontinuierlich
-Max. Fülldruck: 7 bar oder mehr je nach Einsatzbedingungen
-Hubweg: abhängig von den Abmessungen des Hebers
---
