Aufblasbare Blende

für DichtigkeitstestElastomerdoppelt

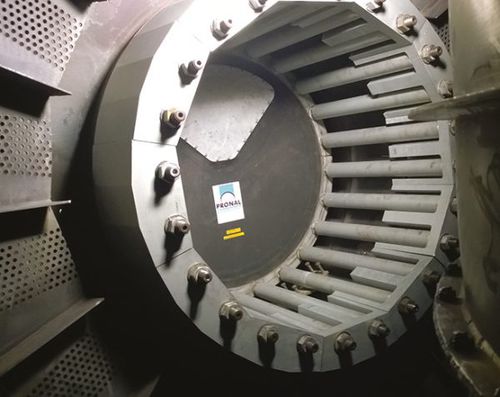

Pronal hat ein aufblasbares Stopfensystem für die Durchführung von hydraulischen Tests an Überhitzertrocknereinheiten (GSS) entwickelt. Dieses System ist eine Kombination aus zwei Lösungen: -Ein aufblasbarer Stopfen, der den Auslass auf der Seite des VISM-Ventils (OHP) verschließt, Und auf der anderen Seite wird ein aufblasbarer Ringzylinder, der auf einem Metallträger montiert ist, in den Auslass des GSS-Gitters eingesetzt. Diese Lösung kann vollständig demontiert werden. Dieses herausnehmbare System wird über ein Mannloch mit einem Durchmesser von 400 mm installiert. Der Prüfdruck erreicht etwa 25,5 bar. Die Prüfung wird vor Ort von einem Zertifizierungsunternehmen validiert. Diese hydraulische GSS-Prüfung dient dazu, die Festigkeit und Dichtheit des GSS-Gitters zu bescheinigen. Dieses aufblasbare Verschlusssystem von Pronal verkürzt die Ausfallzeit, da das Schneiden/Schweißen von Rohrleitungen, das auch die Montage von geschweißten Kappen umfassen könnte, vermieden wird. VORTEILE Verwendung -Entkopplung von Tragfähigkeit und Dichtheit -Vollständig abnehmbares System Einstellbar je nach Konfiguration der GSS-Anbohrung Sicherheit -Dichtheit der aufblasbaren Dichtungen und Stopfen -Hohe Qualität und Widerstandsfähigkeit Handhabung -Leichte und schnelle Montage -keine Schneid-/Schweißarbeiten, daher keine TIR-Strahlung -5 Arbeiter: 3 Tage für die Montage/2 Tage für die Demontage -Geräte werden mit unserem Prüfstand überholt AUSFÜHRLICHE INFORMATIONEN -Werkstoff: oZylinderring aus NPVC oSBR (Styrol-Butadien-Kautschuk) für den OHP2 Technik: Heißvulkanisation im Vakuum-Autoklaven -Abmessungen: oDurchmesser. 1150 mm für den Zylinder oDurchmesser. 920 mm für den Stopfen -Form: zylindrisch -Aufblasung: mit Wasser -Max. Aufblasdruck: o38 bar für die aufblasbare Dichtung o35 bar für den Stopfen
