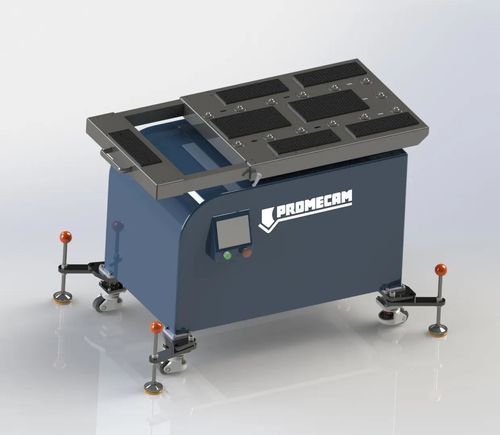

Mobiler Auflagetisch Atlas series

Was ist das?
Die Promecam Atlas Blechauflegehilfen sind mobile Arbeitstische, die die Rotation des Werkstücks während des Biegeprozesses unterstützen und die Handhabung großer oder dünner Bleche erleichtern.

Funktion und Vorteile
Unzureichend abgestützte große oder dünne Bleche können sich beim Biegen verformen. Die Auflegehilfen bieten durchgehende Unterstützung, um Gegenbiegen zu vermeiden, und reduzieren die manuelle Belastung der Bediener. Das verringert Ermüdung, Unfallrisiko und erforderliche Personalzahl und steigert die Produktivität in der Werkstatt.

Kompatibilität
Promecam Atlas mobile Auflegehilfen sind mit jedem Abkantpressenmodell kompatibel, unabhängig von Tonnage oder Länge. Eine Auflegehilfe kann mit wenigen Handgriffen zwischen Maschinen innerhalb der Werkstatt bewegt werden, was eine flexible Nutzung ermöglicht.

Personalisierung und Optionen
Die Arbeitstischhöhe kann bis 1200 mm kundenspezifisch ausgeführt werden. Die motorisierte R-Achse (vertikal) bietet 180 mm Hub zur Anpassung an jede Matrize. Optionale Extras:

• Saugfüße
• pneumatische Drehplatte
• Verlängerungen für größere Breite oder Länge

Drehplatte und Auflagefläche
Die Drehplatte ermöglicht das mühelose Drehen großer Bleche. Die maximale Tragfähigkeit beträgt 300 kg für schwere Werkstücke. Die Auflagefläche ist mit kratzfesten Bürsten versehen, um empfindliche Materialien wie vorlackierte oder polierte Oberflächen zu schützen. Die Höhe ist zur Anpassung an die Matrizenhöhe verstellbar.

Zertifizierungen
Die Geräte sind CE-zertifiziert. Promecam Auflegehilfen haben Tests gemäß Maschinenrichtlinie bezüglich Niederspannung und elektromagnetischer Verträglichkeit bestanden. Auf Anfrage kann Promecam eine Zertifizierung des gesamten Aufbaus zur Dokumentation der Konformität des Bediener/Auflegehilfe-Systems bereitstellen.

Technische Daten
Modell | Atlas 100 | Atlas 200 | Atlas 300
Tischbreite | 650 mm | 650 mm | 650 mm
Erweiterte Tischbreite (optional) | 1700 mm | 1700 mm | 1700 mm
Offene/geschlossene Tischlänge | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Erweiterte Tischlänge (optional) | 2200 mm | 2200 mm | 2200 mm
Maximale Last bei 1 m | 100 kg | 200 kg | 300 kg
Maximale Drehgeschwindigkeit | 85 °/s | 40 °/s | 30 °/s
Positioniergenauigkeit | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Max. Rotationswinkel | 75 ° | 75 ° | 60 °
Min. V-Matrizenbreite | 8 mm | 16 mm | 24 mm
Min. Tischhöhe (Standard) | 940 mm | 950 mm | 1000 mm
R-Achsenhub | 180 mm | 180 mm | 180 mm
Gesamtmaße | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Gewicht (ca.) | 400 kg | 500 kg | 600 kg
Leistung | 3,3 kW | 3,3 kW | 3,3 kW
Versorgungsspannung | 230 Vac | 400 Vac | 400 Vac

Merkmale / technische Spezifikationen

• Serie: Atlas (Atlas 100, Atlas 200, Atlas 300)
• Tischbreite: 650 mm (alle Modelle)
• Erweiterte Tischbreite (optional): 1700 mm
• Tischlänge (offen/geschlossen): 1600 mm / 1200 mm
• Erweiterte Länge (optional): 2200 mm
• Maximale Last bei 1 m: 100 kg (Atlas 100), 200 kg (Atlas 200), 300 kg (Atlas 300)
• Maximale Drehgeschwindigkeit: 85 °/s (Atlas 100), 40 °/s (Atlas 200), 30 °/s (Atlas 300)
• Positioniergenauigkeit: ± 0,25 °
• Max. Rotationswinkel: 75 ° (Atlas 100 & 200), 60 ° (Atlas 300)
• Min. V-Matrizenbreite: 8 / 16 / 24 mm je nach Modell
• Min. Tischhöhe: 940–1000 mm je nach Modell
• R-Achsenhub: 180 mm
• Standardmaße: 1250×800×950 mm
• Gewichte: 400 kg / 500 kg / 600 kg je nach Modell
• Hauptmotor: 3,3 kW
• Verfügbare Spannungen: 230 Vac oder 400 Vac je nach Modell
