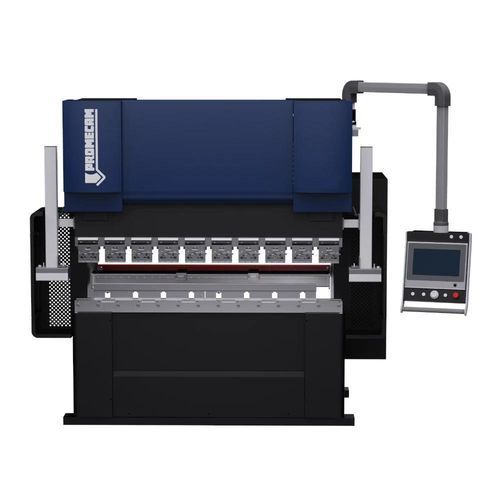

Elektrische Abkantpresse Spira series

CNC2-Achs4-Achs

Produktübersicht
Die Pressen der Spira-Serie sind elektrische Abkantpressen, ausgelegt auf Nachhaltigkeit und stabile Biegeleistungen. Sie arbeiten ohne Hydrauliköl, reduzieren so Umweltauswirkungen und beseitigen Variabilität durch Temperatur, Alterung und Hygroskopizität. Servomotoren sind nur während des Biegezyklus aktiv, wodurch der Standby‑Energiebedarf sehr gering ist.

Allgemeine Konfiguration
Alle Maschinen verfügen über zwei synchronisierte Achsen (Y1‑Y2) und einen 4‑Achsen Hinteranschlag (X, R, Z1, Z2) für präzise Positionierung und Wiederholgenauigkeit in der Produktion.

Technische Daten (Übersichtstabelle)
Modell | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
Presskraft [t] | 35 | 50 | 70 | 70
Länge [mm] | 1350 | 1650 | 2050 | 2500
Standweite [mm] | 1300 | 1300 | 1700 | 2000
Einlass (throat) [mm] | 150 | 210 | 300 | 300
Hub [mm] | 180 | 180 | 200 | 200
Adapter/Bank Öffnungshöhe [mm] | 410 | 410 | 430 | 430
X‑Achsen Hub [mm] | 400 | 400 | 600 | 600
R‑Achsen Hub [mm] | 150 | 150 | 150 | 150
Y1‑Y2 Achsleistung [kW] | 2×8,6 | 2×16 | 2×21 | 2×21
Durchschnittsleistung [kW] | 2,3 | 2,4 | 2,4 | 2,7
Abmessungen L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
Gewicht [kg] | 4000 | 5000 | 6250 | 6500
Crowning | nein | nein | nein | mechanisch

Komponenten und Prozesse

• Geregelte Geschwindigkeit: Hochleistungs‑Servomotoren sorgen für stabile, programmierbare Geschwindigkeitsprofile.
• Präzision und Dauerhaftigkeit: Schneckengetriebe und C5‑Stahlführungen gewährleisten präzise Bewegungen und lange Lebensdauer.
• Y‑Achsen Positionierung: Positioniergenauigkeit bis 0,005 mm für hohe Wiederholgenauigkeit.
• Wärmebehandlung: Struktur wärmebehandelt bis 650 °C zur Entspannung innerer Spannungen und Reduzierung langfristiger Verformungen.

Zuverlässigkeit als Prinzip
Die Doppel‑Servo‑Architektur steuert Y1 (linker Stößel) und Y2 (rechter Stößel) unabhängig mittels hochdrehzahlfähiger Servomotoren und bietet hohe Geschwindigkeit, Präzision und optimierte Betriebskosten.
Verwendete Komponenten:

• Spindeln: Techmation (TW-JP) oder TSUBAKI NAKASHIMA (JP)
• Drucklager: NSK (JP)
• Riemen: Gates (USA)
• Maschinen‑CNC: STEP (IT)
• Optische Maßstäbe: GIVI Misure (IT)
• Elektrische Komponenten: Schneider (FR)
• Linearführungen und Wagen: HIWIN (TW)
• Rückanschlag Kugelumlaufspindeln: HIWIN (TW)

Umwelt‑ und Energievorteile
Die Spira‑Serie arbeitet ohne Hydrauliköl, was Umweltbelastung und Entsorgungskosten reduziert. Der Verzicht auf Öl beseitigt Variabilität durch Temperatur und Alterung. Servomotoren sind nur beim Biegen aktiv, was den Standby‑Verbrauch stark reduziert.

CNC und Schnittstellenfähigkeit
Ausgerüstet mit CNC‑Systemen von Step Automation unterstützen Spira‑Maschinen 3D‑Modelle und Programme über eine benutzerfreundliche grafische Oberfläche. Zahlreiche Optionen ermöglichen CNC‑ und Offline‑Softwarefunktionen sowie Industrie‑4.0‑Funktionen für Produktionsmanagement, Wartung und Fernüberwachung. Neue ROCK‑Controller bieten leistungsstarke Programmier‑ und Pressensteuerungsfunktionen.

LazerSafe Sicherheitssystem
Das LazerSafe LZS-2 Lichtgitter umgibt den Gefahrenbereich des Stempels, erkennt Hindernisse und stoppt die Maschine automatisch. Wichtige Parameter:

• Erkennungsauflösung: Ca. 4 mm für hohe Empfindlichkeit gegenüber kleinen Objekten.
• Ansprechzeit: Sehr schnell, typischerweise unter 1 ms.
• Lasertyp: Klasse 1M Laser.
• Erweiterte Sicherheitsfunktionen: Dauerhafte Überwachung der Stopp‑Distanz, Tray/Box‑Modus für komplexe Biegungen, automatische Muting‑Punktverwaltung.
• Kompatibilität: Integrierbar mit verschiedenen Abkantpress‑Typen und nicht standardisierten Werkzeugen.

Proaktive Wartung und Überwachung
Optionale Plattformen für prädiktive Wartung und Energieanalyse überwachen Schlüsselkomponenten, erkennen Anomalien frühzeitig und liefern Dashboards zu Auslastung, Energieeffizienz und Kosten über konfigurierbare Zeiträume. Schnittstelle zu MES für detaillierte Produktionskostenanalyse möglich.

Merkmale / Technische Spezifikationen

• Serie: Spira series
• Achsen: Y1 - Y2 (zwei Achsen); Hinteranschlag: X, R, Z1, Z2 (4 Achsen)
• Verfügbare Modelle und Nennpresskräfte: Spira 35/1350 (35 t), Spira 50/1650 (50 t), Spira 70/2050 (70 t), Spira 70/2500 (70 t)
• Arbeitslängen: 1350 mm, 1650 mm, 2050 mm, 2500 mm
• Einlass (throat): 150 / 210 / 300 mm je nach Modell
• Stößelhub: 180–200 mm je nach Modell
• Adapter/Bank Öffnungshöhe: 410–430 mm
• X‑Achsen Hub: 400–600 mm
• R‑Achsen Hub: 150 mm
• Installierte Leistung Y1‑Y2: von 2×8,6 kW bis 2×21 kW
• Durchschnittsverbrauch: ca. 2,3–2,7 kW je nach Modell
• Abmessungen (L×W×H) und Gewicht variieren je nach Modell (siehe Tabelle)
• Crowning: Mechanisch bei größeren Modellen, bei manchen Konfigurationen nicht vorhanden
• Konstruktion: Schneckengetriebe, C5 Stahlführungen, wärmebehandelte Struktur, Y‑Achsen Positioniergenauigkeit 0,005 mm
