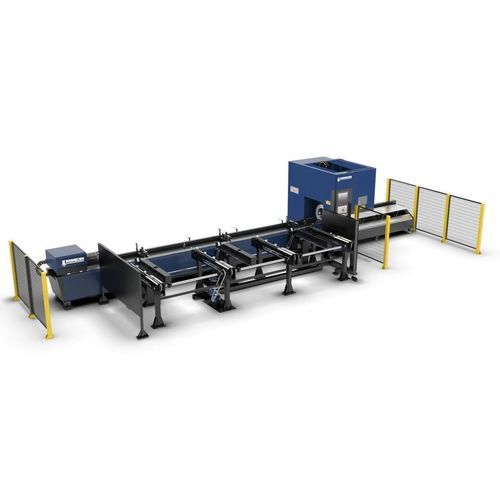

Faserlaser-Schneidemaschine 6160/3

für MetallProfilRohr

Produktübersicht
Die Bearbeitung von Rohren zeigt ein hohes Expansionspotenzial. Der Fulgor Tube Faserlaser ermöglicht den Zugang zum Rohrschneidemarkt mit begrenzter Investition. Robuste und vielseitige Maschinen, die Rohre, Profile und Stangen bearbeiten können. Automatische Ladesysteme für Rohre und Profile sind verfügbar.

Schnittstelle und Software

• 4.0/5.0 Schnittstelle für fortgeschrittenes Zeichnen, Nesting und CAM-Programmierung zur Vernetzung von Technik- und Produktionsabteilungen.
• Rückmeldeströme zu produzierten Teilen und Bearbeitungszeiten zur Unterstützung von Angeboten und zur Identifikation kritischer Punkte.

Ergonomie und Produktivität
Automatische Ladesysteme für Stangen und Profile reduzieren manuelle Ladevorgänge und steigern die Produktionsrentabilität. Systeme und Automatisierungslösungen sind verfügbar, um die Maschineneffizienz zu optimieren.

Innere Qualität
Das Fulgor Tube System ist mit hochwertigen Komponenten aufgebaut, darunter:

• Schneidkopf Raytools, Boci oder Precitec
• Laserquelle MAX oder Raycus
• Yaskawa-Motoren
• HIWIN Linearführungen
• Motovario/Neugart Getriebemotoren
• Atlanta Zahnstangen
• NSK Lager
• Schneider Elektrobaugruppen

Sorglose Produktion und vorausschauende Wartung
Die Fulgor Tube Produktion unterliegt Qualitätskontrollen gemäß dem Promecam Quality Protocol. Die Maschine kann mit dem WATT⚙️-Sensor und dem Smart mAIntenance-System ausgestattet werden, um potenzielle Anomalien frühzeitig zu erkennen und Informationen über Stromverbrauch, Produktionszeiten und Geräteeinsatz zu liefern.

Mindestlänge, Fase und Spannfutter
Die Fulgor Tube Maschine hat eine minimale Bearbeitungslänge von 50 mm, um Abfall zu minimieren. Drei-Spannfutter-Maschinen können die gesamte Rohrlänge ohne Verschnitt verarbeiten. Eine Bevel-Funktion ist für schräg gestellte Schnitte an Rohren und Profilen verfügbar. Spannfutter sind so ausgelegt, dass sie zu den zu schneidenden Profil- oder Rohrtypen passen, um Produktivität zu gewährleisten.

Lader
Ketten- oder Bandlader sind verfügbar, um Stangen im Zuführsystem zu positionieren, ohne sie zu beschädigen; geeignet für dünne Rohre, empfindliche Oberflächen oder Profile.

Technische Daten — Laserschneidmaschinen mit 1 Spannfutter und 1 Rohrauflage (Tabelle)
Modell | 6160/3 | 6240/3
Laserleistung [kW] | 3 | 3
Eingangsrohrlänge [mm] | 6300 | 6300
Max. fertige Produktlänge am Ausgang [mm] | 1500 | 1500
Max. Durchmesser [mm] | 160 | 240
Positioniergenauigkeit X/Y [mm] | ±0,05 | ±0,05
Wiederholgenauigkeit X/Y [mm] | ±0,03 | ±0,03
Max. X/Y Achsgeschwindigkeit [mm] | 110 | 110
Max. Spindeldrehzahl [rpm] | 150 | 120
Max. Beschleunigung [g] | 1,2 | 1,2
Max. Spannfutter Tragfähigkeit [kg] | 100 | 300
Maschinengewicht [kg] | 4300 | 5500
Restabschnitt [mm] | 50 | 50
Typ/Modell CNC | CypCut 3000 | CypCut 3000
Abmessungen L×W×H [mm] | 11377×2423×2475 | 11383×2423×2600
Rohrabführungs-Unterstützung | Verstellbare Nut-Stützrad (bis 1500 mm) | Verstellbare Nut-Stützrad (bis 1500 mm)
Rohrabführungs-Unterstützung [optional] | Schwimmtisch (bis 3000 mm) | Schwimmtisch (bis 3000 mm)
Halbautomatisches Ladesystem | Optional | Optional
Vollautomatisches Ladesystem | Optional | Optional

Technische Daten — Laserschneidmaschinen mit 2 Spannfuttern und 1 Rohrauflage (Tabelle)
Modell | 6240/3 Max | 6350/6 Max | 9350/6 Max | 12350/12 Max
Laserleistung [kW] | 3 | 6 | 6 | 12
Eingangsrohrlänge [mm] | 6300 | 6300 | 9300 | 12300
Max. fertige Produktlänge am Ausgang [mm] | 6000 | 6000 | 6000-9000 | 6000-9000-12000
Max. Durchmesser [mm] | 240 | 350 | 350 | 350
Genauigkeit X/Y [mm] | ±0,05 | ±0,05 | ±0,05 | ±0,05
Wiederholgenauigkeit X/Y [mm] | ±0,03 | ±0,03 | ±0,03 | ±0,03
Max. X/Y Achsgeschwindigkeit [mm] | 110 | 110 | 110 | 110
Max. Spindeldrehzahl [rpm] | 120 | 120 | 120 | 120
Max. Beschleunigung [g] | 1,5 | 1,5 | 1,5 | 1,5
Max. Spannfutter Tragfähigkeit [kg] | 500 | 600 | 800 | 1000
Maschinengewicht [kg] | 14000 | 16000 | 19000 | 25000
Restabschnitt [mm] | 0 | 0 | 0 | 0
Typ/Modell CNC | CypCut 5000 | CypCut 5000 | CypCut 5000 | CypCut 5000
Abmessungen L×W×H [mm] | 16100×3080×3650 | 16100×3080×3650 | 19100×3080×3650 | 22100×5000×2560
Rohrabführungs-Unterstützung | Schwimmtisch | Schwimmtisch | Schwimmtisch | Schwimmtisch
Halbautomatisches Ladesystem | Optional | Optional | Optional | Optional

Merkmale / Technische Spezifikationen

• Handelsbezeichnung: Fulgor Tube
• Brand: Promecam
• Verfügbare Laserleistungen: 3 kW, 6 kW, 12 kW
• Eingangsrohrlängen: typische Optionen 6300 mm, 9300 mm, 12300 mm (modellabhängig)
• Max. fertige Produktlänge am Ausgang: von 1500 mm bis 6000–12000 mm je nach Modell
• Max. Durchmesser: von 160 mm bis 350 mm je nach Modell
• Mindestbearbeitungslänge: 50 mm
• Positioniergenauigkeit X/Y: ±0,05 mm; Wiederholgenauigkeit: ±0,03 mm
• Max. X/Y Achsgeschwindigkeit: 110 mm/s
• Spindeldrehzahlen: bis zu 150 rpm (einige Modelle) oder 120 rpm (andere Modelle)
• Max. Beschleunigung: 1,2 g (kleinere Modelle) oder 1,5 g (größere Modelle)
• Max. Spannfutter Tragfähigkeit: von 100 kg bis 1000 kg je nach Modell
• Maschinengewicht: ca. 4.300 kg bis 25.000 kg je nach Modell
• Restabschnitt: 50 mm bei einigen Einspindel-Versionen; 0 mm bei Mehrspindel-Konfigurationen (Max)
• CNC-Steuerungen: CypCut 3000 (einspindelig) oder CypCut 5000 (mehrspindelig)
• Rohrabführungs-Unterstützung: verstellbares Nut-Stützrad (bis 1500 mm) oder Schwimmtisch (optional bis 3000 mm oder Standard bei größeren Modellen)
• Ladesysteme: halbautomatisch oder vollautomatisch optional; Ketten- oder Bandlader für empfindliche Materialien verfügbar
• Optionale Bevel-Funktion für schräge Schnitte an Rohren und Profilen
