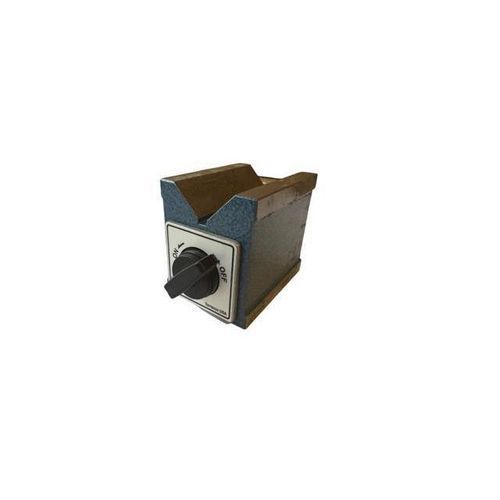

Magnet-Messprisma 8611-0 seriesPermanentmagnetfür Dreharbeitenzum Schleifen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Merkmal
- Magnet, Permanentmagnet
- Anwendung
- für Dreharbeiten, zum Schleifen, zur Inspektion
Beschreibung
Produktbeschreibung
Teilenummer / SKU
Verfügbare Konfigurationen
Optionen / Varianten
Hinweise
Technische Daten
- Magnetischer V-Halter mit ON/OFF-Schalter zum Positionieren und Spannen zylindrischer Werkstücke in einem 90°-V-Aufnahmewinkel.
- Standard-Parallelität: 0,01–0,03 mm; hochpräzise Optionen verfügbar: 5–10 μm, 3–5 μm, 1–3 μm.
- Verschiedene magnetische Kräfte und Größenkonfigurationen für Drehen, Schleifen und Prüfaufgaben.
Teilenummer / SKU
- Art.-Nr.: 8611-010
Verfügbare Konfigurationen
- Konfiguration A: Magnetkraft (Rundstab) 50 kg / (Stahlplatte) 60 kg; Abmessung: 60x80x73 mm / 2-3/8"x3-1/8"x2-7/8"; Werkstück-Durchmesserkapazität: 50 mm / 2"; Preis: 159,00 USD
- Konfiguration B: Magnetkraft (Rundstab) 60 kg / (Stahlplatte) 80 kg; Abmessung: 60x120x73 mm / 2-3/8"x4-3/4"x2-7/8"; Werkstück-Durchmesserkapazität: 50 mm / 2"; Preis: 199,00 USD
- Konfiguration C: Magnetkraft (Rundstab) 100 kg / (Stahlplatte) 120 kg; Abmessung: 75x100x95 mm / 3"x4"x3-3/4"; Werkstück-Durchmesserkapazität: 68 mm / 2-5/8"; Preis: 249,00 USD
Optionen / Varianten
- Magnetkraft-Optionen: Rundstab ~50 kg (Stahlplatte ~60 kg); Rundstab ~60 kg (Stahlplatte ~80 kg); Rundstab ~100 kg (Stahlplatte ~120 kg).
- Beispielhafte Abmessungsoptionen: 60x80x73 mm / 60x120x73 mm (Option auf der Seite als nicht verfügbar/deaktiviert angezeigt); 75x100x95 mm (Option auf der Seite als nicht verfügbar/deaktiviert angezeigt).
- Werkstück-Durchmesserkapazität: Standard 50 mm / 2"; Option 68 mm / 2-5/8" (kann auf der Seite deaktiviert/nicht verfügbar sein).
Hinweise
- Hochpräzise Parallelitätsauswahlen sind für Anwendungen mit engeren Toleranzen verfügbar (5–10 μm, 3–5 μm, 1–3 μm).
- Einige Größen- oder Kraftkonfigurationen können auf der Produktseite als deaktiviert oder nicht verfügbar angezeigt werden; kontaktieren Sie den Vertrieb für Verfügbarkeit und Lieferzeiten.
Technische Daten
- Handelsbezeichnung: Magnetischer V-Halter mit ON/OFF-Schalter
- Teilenummer / SKU: 8611-010
- V-Aufnahmewinkel: 90°
- Parallelität (Standard): 0,01–0,03 mm
- Hochpräzise Parallelitätsoptionen: 5–10 μm, 3–5 μm, 1–3 μm
- Magnetkraft-Optionen (ca.): Rundstab ~50 kg / Stahlplatte ~60 kg; Rundstab ~60 kg / Stahlplatte ~80 kg; Rundstab ~100 kg / Stahlplatte ~120 kg
- Verfügbare Abmessungen (Beispiele): 60x80x73 mm (2-3/8"x3-1/8"x2-7/8"); 60x120x73 mm (2-3/8"x4-3/4"x2-7/8"); 75x100x95 mm (3"x4"x3-3/4")
- Werkstück-Durchmesserkapazität: 50 mm / 2" (primär); 68 mm / 2-5/8" (Option)
- Herkunftsland: China
- Preis Hauptvariante (vor Steuern): 159,00 USD
