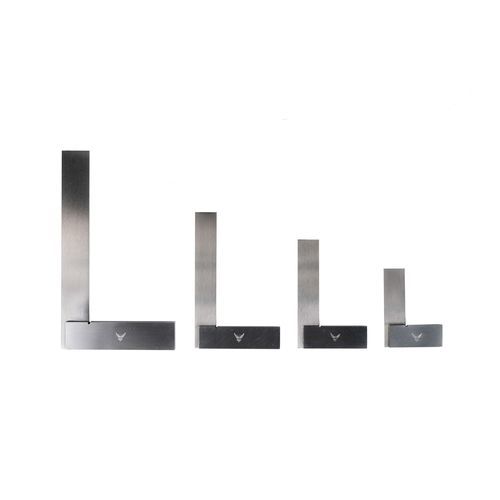

Winkel 7000 series

Produktübersicht
Definieren Sie einen präzisen Referenzpunkt für Ihre Werkstatt mit dem massiven Maschinenwinkel von PEC Tools. Für höchste Steifigkeit und Genauigkeit konstruiert, dienen diese Winkel als maßgebliche 90°-Referenz für Maschinenaufbau, Einrichtungsarbeiten und Prüfungen.

Hauptmerkmale

• Meisterklasse-Genauigkeit: Präzisionsgeschliffen mit engen Toleranzen für absolut rechtwinklige Ergebnisse.
• Gehärtete Werkzeugstahl-Konstruktion: Hergestellt aus hochwertigem Werkzeugstahl mit komplett gehärteter Schenkelklinge zur Verschleißfestigkeit und dauerhaften Genauigkeit.
• Präzisionsgeschliffene Flächen: Sowohl Schenkel als auch Blatt sind präzisionsgeschliffen, um echte Rechte Winkel an Innen- und Außenkanten zu gewährleisten.
• Rigid monolithisches Design: Solide Ausführung bietet die nötige Stabilität zum Prüfen von Maschinentischen, Ausrichten von Anschlägen oder Kalibrieren anderer Winkel.
• Umfangreiche Größenauswahl: Einzelstücke von klein bis groß oder mehrteilige Sets für eine komplette Werkstattlösung erhältlich.

Größen- und Toleranzangaben

• Größen 2in – 6in: Toleranz ±0.0006 in
• Größen 9in – 12in: Toleranz ±0.0008 in

Verfügbare Konfigurationen

• Einzelne Blattlängen: 2in, 3in, 4in, 6in, 9in, 12in, 18in, 24in (wie in den Produktoptionen aufgeführt)
• Mehrteilige Sets: 3-teiliger Satz - 2in, 4in, 6in
• 4-teilige Satzoptionen: 2in, 3in, 4in, 6in oder 4in, 6in, 9in, 12in

Einsatzbereiche

• Maschinenaufbau und Kalibrierung
• Einrichtungs- und Konturarbeiten sowie Vorrichtungs-Alignment
• Prüfung und Kontrolle anderer Winkel oder Maschinentische

Verpackung / Teilenummer
Teilenr.: 7000-002

Technische Daten

• Material: Gehärteter Werkzeugstahl (präzisionsgehärtete Klinge)
• Flächen: Präzisionsgeschliffener Schenkel und Blatt (echte Innen- und Außenwinkel)
• Toleranzen: 2in–6in ±0.0006 in; 9in–12in ±0.0008 in
• Design: Monolithisches Einteilesystem für maximale Steifigkeit und Stabilität
• Verfügbar: Einzelgrößen von 2in bis 24in und mehrere 3-/4-teilige Setkonfigurationen
• Hauptanwendungen: Maschinenaufbau, Einrichtungsarbeiten, Prüfung, Anschlag- und Klingenausrichtung
• Produkt-SKU / Teilenr.: 7000-002
