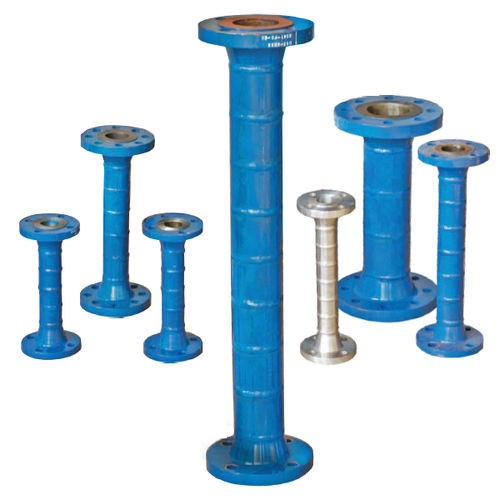

Flansch mit Öffnung

Die Drosselblenden werden zur Reduzierung des Flüssigkeitsdrucks verwendet und sind etwas anders aufgebaut als die Blenden, die zur Messung der Durchflussmenge verwendet werden. Sie sind so konzipiert, dass sie zwischen die Rohrleitungsflansche geschoben werden können. Während einzelne Drosselblenden oft ausreichen, um die Anforderungen zu erfüllen, gibt es Situationen, in denen aufgrund der Prozessbedingungen Einschränkungen auftreten, die die einzelnen Drosselblenden unannehmbar machen. In solchen Situationen ist die Verwendung von Mehrfachdrosseln in Reihe die bessere Lösung. Die wichtigste Überlegung bei der Verwendung von Mehrfachdrosseln ist der Druckabfall. Dies gilt unabhängig davon, ob das Medium flüssig oder dampfförmig/gasförmig ist. Ein höherer Druckabfall bedeutet höhere Geschwindigkeiten, was zu Vibrations- und Geräuschproblemen führt. Die andere Überlegung bezieht sich nicht nur auf den maximal zulässigen Druckabfall, sondern insbesondere auf den Gasdurchfluss. Wenn die Prozessbedingungen darauf hindeuten, dass bei der Verwendung einer einzelnen Drosselplatte ein kritischer Durchfluss auftreten wird, sollte darauf geachtet werden, dass der Betrieb nicht weit über den kritischen Druckabfall hinausgeht. Kritisch bedeutet, dass der Druckabfall an der Vorrichtung mehr als 50 % des absoluten Vordrucks beträgt, bei dem die Schallgeschwindigkeit erreicht wird Die Konstruktion der mehrstufigen Blendenanordnung besteht aus mehreren Drosselblenden, die in einem Abstand von einem Rohrdurchmesser angeordnet und mit den dazwischen liegenden Rohren verschweißt sind. Die Endverbindung kann entweder durch Stumpfschweißen oder mit Endflanschen erfolgen.
