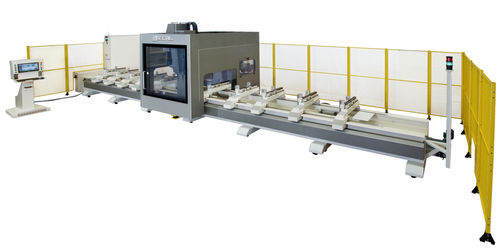

CNC-Bearbeitungszentrum / 5-Achs MC302 Geos – 5

vertikalFahrständerfür PVC

• Vertikales Fräszentrum mit beweglichem Ausleger. • Für die Bearbeitung von Stangenprofilen bzw. Werkstücken aus Aluminium, NE-Metallen, PVC und Stahl. • Verfahrweg X = 7500 mm. • 5 (X, Y, Z, C, A) gesteuerte Achsen. • Die Achsen C und A gehören zu dem Fräskopf. Die C-Achse kann in jeglichem Winkelgrad innerhalb von ± 220° gekreist und positioniert werden. Die A-Achse kann in jeglichem Winkelgrad innerhalb von ± 125° geneigt und positioniert werden. • Die Achsen können linear oder zirkulär auf geometrischen 3-dimensionalen Ebenen interpoliert werden, welche den X-Y-Z Achsen zugeordnet sind. • Der Achsantrieb erfolgt über einen Brushless Gleichstrommotor. • Die Spannungen des Werkstücks gleiten auf Präzisionsführungen. • Möglichkeit zur Teilung des Arbeitsbereichs längs in zwei Bereiche um Arbeiten selbstständig zu erstellen. • Bei Verwendung eines Scheibenfräsers kann man auch die beiden Ebenen, am Profilende bearbeiten (Ausklinkung). • Die Klappanschläge zum Nullfahren der Profile werden pneumatisch gesteuert. • Die Elektrospindel ist für Schnellwechselfutter geeignet. • Der Werkzeugwechsel erfolgt automatisch. • Das Werkzeuglager befindet sich an der beweglichen Maschinensäule in einem geschützten Gehäuse; die Zeit für den Werkzeugwechsel wird stark verringert. Im Werkzeuglager haben 18 verschiedene Werkzeuge platz. • Die Kühlung der Werkzeuge erfolgt über ein automatisches, impulsgesteuertes Zentralsystem.
