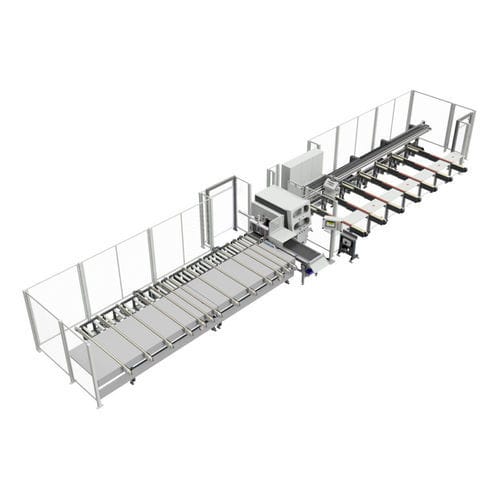

Cutter-Schneidanlage KS600R

für MetallProfilfür Industrieanwendungen

Sägeanlage mit Lademagazin und Profilentsorgung für Kleinteile und Abnahmestationen für Abschnittlängen bis zu 7.200 mm oder 2 mal bis zu 3.000 mm. Technische Daten: Sägeanlage für Abschnittlängen von 10 bis 7200mm Sägebreite min. 10mm bis max. 470mm Sägehöhe min. 10mm bis max. 200mm Reststücke ab 85mm Lademagazin: Das Lademagazin der Sägeanlage wird synchron mit einem Drehstrommotor und einer gemeinsamen Welle angetrieben. Die Riemen des Lademagazins sind 50mm breit und ohne Fächer, daher ist kein Umrüsten beim Profilwechsel nötig. Die Profile oder die Profillagen werden Schritt für Schritt dem Materialgreifer zugeführt, dabei ist die Länge des Transporthubes abhängig von der Profil- oder Lagebreite. Materialvorschub Pusher: Die Sägeanlage ist ausgerüstet mit einem elektronisch positionierbarem Vorschubsystem mit max. Vorschublänge 7300mm mit Linearmotor und Magnetband. Die Wiederholgenauigkeit beträgt +/- 0,1mm und die Verfahrgeschwindigkeit max. 180m/min. Durch die Eingabe der Profildaten in der Datenbank der Steuerung stellt der Pusher sich automatische auf die Profilhöhe ein. Die untere Spannbacken sind pneumatisch verfahrbar. Die obere Spannbacken und das Spannen wird über Gewindespindel und Servomotor realisiert. Zusätzlich ist der Greifer in der Y-Achse schwimmend gelagert um Profilungenauigkeiten auszugleichen. Weiterhin kann die obere Spannbacke , wenn nötig, mit Wechseldruckstücke bestückt werden.
