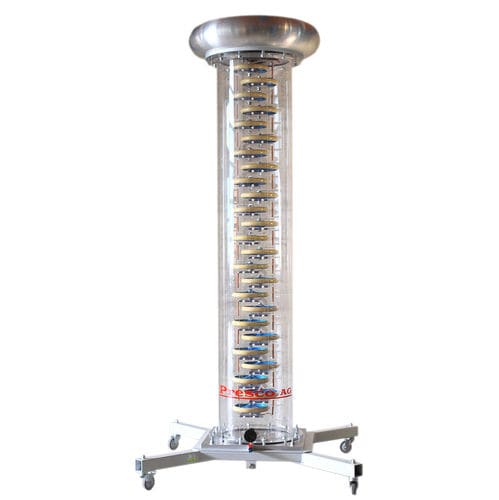

Hochspannungsteiler

für Laboranwendungfür Beleuchtung

Universeller Hochspannungs-Referenzteiler. Ein einziges Gerät für alle Spannungen. Spart wertvollen Laborplatz und Rüstzeit. Einzelgerät für alle Spannungen nach IEC 60-2 für Wechsel- und Gleichspannungen Beleuchtungsimpuls bis 500kV Schaltimpuls bis 350kV Stoßspannungsverhältnis < 1% Licht. Impulsspannung 0,5% Frontschnittlicht. Impuls. 2% Nennspannungen Beleuchtungsimpuls bis 500kV Universeller Hochspannungs-Referenzteiler für Beleuchtung Impulsspannung von 500kV Beleuchtungsimpulsspannung 500kV Frontschnitt-Beleuchtungsimpulsspannung 500kV Schaltimpulsspannung 350kV AC Spannung 200kVRMS DC Spannung 250kV Messunsicherheit nach IEC 60-2 Universeller Hochspannungs-Referenzteiler. Ein einziges Gerät für alle Spannungen. Nach IEC 60-2. Licht. imp. Spannung 0,5% Frontschnittlicht. imp. 0.3% Schaltstoßspannung 0,5% Zeitparameter t1, t2 3% AC-Spannung 0,5% AC-Phase 5mrad DC-Spannung 0,5% Unit Step Response Data partiell bzw. time < 12ns Universeller Hochspannungs-Referenzteiler für Beleuchtungsstoßspannung von 500kV. Teilreaktionszeit < 12ns experimentell bzw. Zeit < 15ns Teil- bzw. Zeit < 12ns Abbindezeit < 150ns Überschwingen Beta < 10% Impedanzen und Verhältnisse Skalenfaktor mit Standard-Dämpfungsglied: 6300 Universal-Hochspannungs-Referenzteiler. Ein einziges Gerät für alle Spannungen Hochspannungskondensator = 200pF Hochspannungswiderstand = 600E Skalenscheibe ohne att. = 630 Skalenscheibe mit stan. att. = 6300 Technische Daten Über Trennwände ein Fachbeitrag über das Referenzmesssystem für Blitz- und Schaltstoßspannungen.
