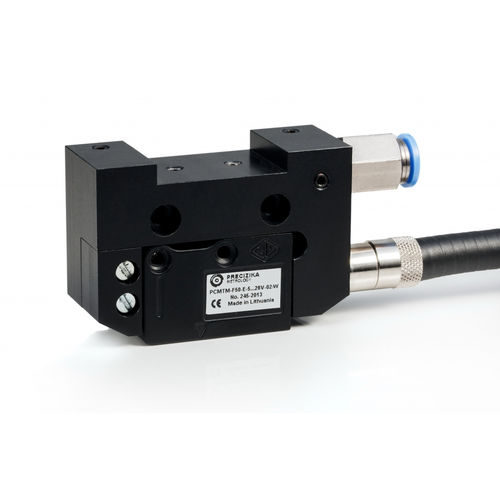

Inkrementaler Lineargeber PCMT series

MagnetSinusultrarobust

Der Encoder dient zur Umwandlung von linearen Verschiebungen wichtiger Maschinenkomponenten in elektrische Signale, die Informationen über den Wert und die Richtung der Verschiebung enthalten. Der Encoder ist für den Einsatz unter besonders schweren Bedingungen vorgesehen. Sie ist gegen Produkte aus technologischen Prozessen und mechanischen Einwirkungen geschützt. Der Encoder besteht aus dem metallischen Magnetband MP, dem Lesekopf und der Profilschiene PS mit Schutzband. Die Länge des Magnetbandes kann bis zu 50 m betragen (MP500 bis zu 20 m). Der Encoder kann mit einem externen Nullsignal-Stellglied (Magnet) geliefert werden, das die Verwendung einer von vielen Referenzmarken auf dem Magnetband ermöglicht. Ein Nullsignal-Stellglied ist nicht erforderlich, wenn das Magnetband mit Referenzmarken nach Kundenwunsch (MP200Z) verwendet wird. Der Lesekopf verfügt über eine LED, die den Durchgang der Referenzmarke durch den Kopf anzeigt. Beim Encoder PCMT wird die Druckluft (P = 600 kPa) in den Kopf geblasen, um die Schienenoberfläche von kleinen Fragmenten zu reinigen. Es stehen zwei Versionen von Ausgangssignalen zur Verfügung: - PCMT-F - Rechtecksignale, mit integrierter Unterteilungselektronik zur Interpolation. - PCMT-AV - Sinusförmige Signale, mit einer Amplitude von ca. 1 Vss, die eine externe Unterteilungselektronik erfordern.
