Elektromotorgetriebener Rundschalttisch M140

horizontalvertikalkompakt

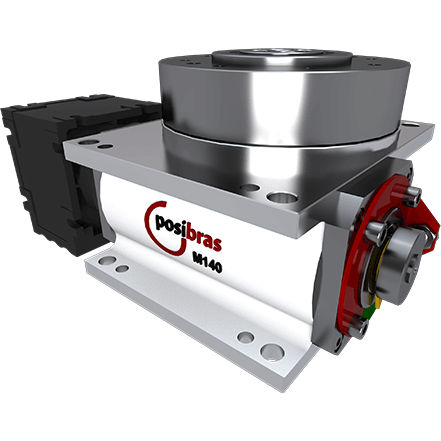

Unser Rundschalttisch M140 ist für kleine Anwendungen konzipiert, die keine großen Lasten erfordern. Er ist kompakt und leicht und kann mit nur 4 Schrauben einfach installiert werden. Er kann horizontal, vertikal oder invertiert (auf dem Kopf stehend) installiert werden. Ideal für Anwendungen wie: - Lasergravur - Nietmaschinen - Halterungen - Tampondruck - Siebdruck Lasten Um auszuwählen, welches Modell die beste Wahl für Ihr Projekt ist, müssen Sie die Lasten, das Trägheitsmoment der zu bewegenden Masse, die Zeit in Sekunden für die Positionierung und die Anzahl der Stationen (Anschläge) kennen A- Maximale Axiallast (*): Stellt die gesamte Masse dar, die gleichmäßig auf dem Drehtisch verteilt ist (oder das Gesamtgewicht)(*) - die maximale Gesamtlast bezieht sich auf die Kräfte, die auf den Drehtisch wirken. Dies bedeutet nicht, dass der Rundschalttisch diese Masse drehen kann, da die Drehung von drei Faktoren abhängt: - zurückgelegter Winkelweg (oder Anzahl der Stationen) - Winkelgeschwindigkeit / Beschleunigung - Gesamtträgheitsmoment (Massen und Abstand der Massen vom Mittelpunkt des Drehtisches) B- Maximale radiale Belastung: Stellt Kräfte senkrecht zur Mitte des Drehtellers dar, die im Allgemeinen von Aktoren außerhalb des Rundschalttisches ausgeübt werden, ausgerichtet auf die Mitte dieses Tellers C- Maximales vertikales Drehmoment: Stellt die Unwucht der Massen auf dem Drehteller oder die Verdrehung dieses Drehtellers dar, in der Regel verursacht durch Antriebe außerhalb des Rundschalttisches, die eine axiale Kraft auf nur eine Seite des Drehtellers ausüben
