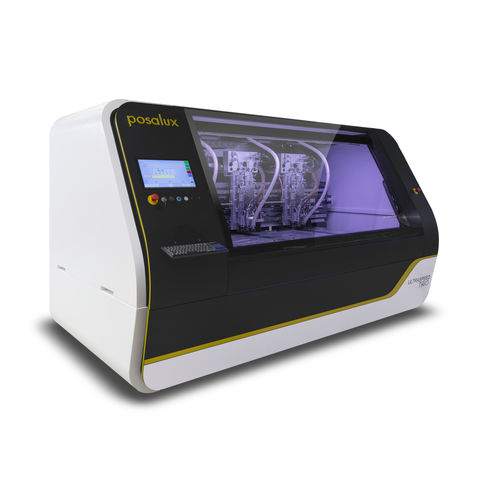

Bohr- und Konturfräsmaschine / CNC Ultraspeed TRIO

für LeiterplattenHochgeschwindigkeit

Eine, zwei, drei und sechs Stationen in Einzel-, Kombi- oder Doppelausführung erhältlich X-, Y- und Z-Achse mit Linearmotorantrieb Werkstückformat: 635 x 724 mm (25″ x 28,5″) XY-Einzeltechnik beim Modell TRIO verfügbar (Werkstückformat: 610 x 724 mm - 24″ x 28,5″) Auswahl aus einem umfangreichen Angebot an Bohr-, Fräs- und Kombispindeln Spindeldrehzahlbereich von 5'000 bis 350'000 U/min Werkzeugverwaltungssystem mit Kette, Asian Tool Change (ATC) und Kassette Neue Posalux CNC 5000 - Leistungsstarke digitale Servoantriebe für starre Achsensteuerung Weiterentwickeltes Konzept der Z-Achseneinheit - Erhöhte Steifigkeit, reduzierte Masse Neue Generation von Multi-Inserts Druckkissen (IPF3) zum Bohren und Fräsen Zweites Messsystem für eine perfekte Oberflächenerfassung beim kontrollierten Tiefenfräsen Standard- und kundenspezifische Spannsysteme CCD-Kamera für die Registrierung Automatisierung - individueller Lader mit bis zu 22 Ebenen Neues Konzept der Z-Achse Reduzierte Masse Verbessertes Führungsverhältnis Höhere Steifigkeit IPF3 - Bohren und Fräsen Auswechselbarer Druckfuß mit 3 Positionen Konfiguration mit Oberfräse und großem Bohreinsatz Konfiguration mit kleinem und großem Bohreinsatz Luftspaltfunktion: Luftstrom durch die Einsätze zur Vermeidung von Kratzern in der Eingangsfolie Versionen der Maschine Einzelversion : eine Bearbeitungseinheit pro Station Kombi-Version : Zwei unterschiedliche und sich abwechselnde Bearbeitungseinheiten pro Station Duale Version : Zwei identische Bearbeitungseinheiten pro Station
