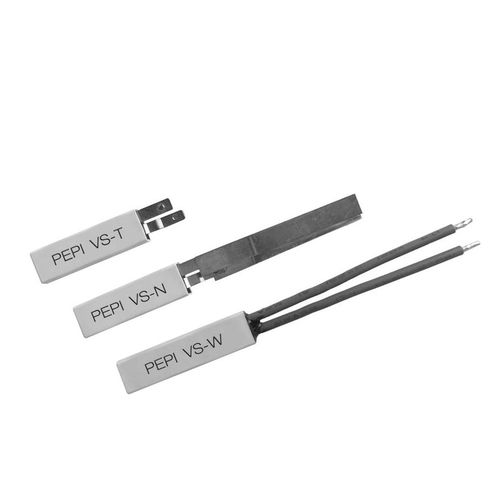

Kunststoffgehäuse-Thermosicherung VS series

Schnapp

Die Sprungschutz-Wärmeschutzelemente der Modellreihe VS verfügen über ein Shunted-Design, so dass das bimetallische Element den Schaltstrom nicht trägt und somit größere Ströme als die leitenden Modell-V-Schutzelemente führen können. Die ultra-kleinen, flachen Gehäuse erfüllen den geringeren Platzbedarf kleinerer Akkupacks und kleinerer DC-Motoren. Drei verschiedene Modelle verfügen über unterschiedliche Anschlusskonfigurationen, um den Anforderungen vieler Anwendungen gerecht zu werden. Merkmale ________________________________________ -Schnappschloss-Design, Schnellbrecher/Schnellschalter für Schaltvorgänge. -Extrem kompakte Bauweise mit hoher Schaltkontaktleistung. -Geshuntes Design: Das Bimetallelement führt keinen Strom. Das Gerät schaltet oder unterbricht den Stromkreis hauptsächlich aufgrund der Temperatur. Dies führt zu einer Verringerung der internen Erwärmung des Gerätes bei Anwendungen mit höheren Strombelastungen. -Wird automatisch zurückgesetzt, wenn die Umgebungstemperatur unter den Kalibriersollwert fällt. -Das Kunststoffgehäuse ist von der Schaltung galvanisch getrennt. -Vorgegebene Kalibriertemperatur; nicht im Feld einstellbar. Kontaktbewertungen ________________________________________ 8 AMPS/18 VDC -8 AMPS/18 VDC -3 AMPS/24 VDC -Maximaler Schaltstrom: 100 AMPS/12 VDC Diese Nennleistungen gelten für 6.000 und 10.000 Zyklen -UL Datei Nr. 873 E37151 -TUV R50042966 -60730-2-9: 2002 -EN 60730-1 Kalibrierbereich ________________________________________ Lieferbar von 40°C bis 100°C in 5°C-Schritten mit einer Standardtoleranz von ± 5°C bis ± 10°C -Rücklauftemperatur ca. 30 bis 35% niedriger als die Öffnungstemperatur
