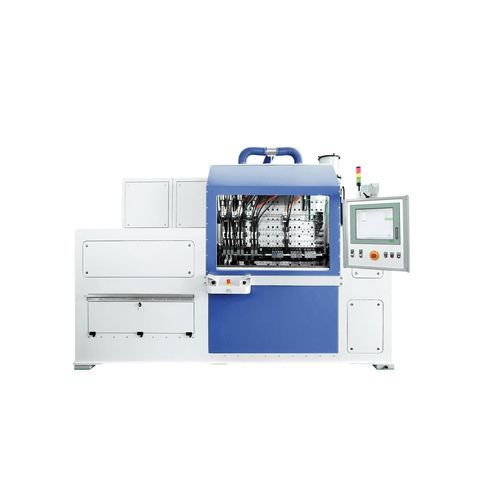

Autofrettagesystem für Hochdruckbehälter

für Hochdruckanwendungen

Produktübersicht
Autofrettage-Maschinen von Poppe + Potthoff Maschinenbau sind darauf ausgelegt, die Ermüdungsfestigkeit und Lebensdauer von Hochdruckkomponenten wie Common Rails, Pumpenköpfen, Dieseleinspritzleitungen, Rohren, Leitungen und anderen Druckbehältern zu verbessern. Diese Maschinen sind in der Lage, Autofrettage-Drucke von bis zu 16.000 bar zu erzeugen und zu kontrollieren, was eine genaue Reproduzierbarkeit und die Einhaltung internationaler Standards gewährleistet. Der Autofrettage-Prozess beinhaltet das Pressen der Innenwand eines Bauteils über seine elastische Grenze hinaus, wodurch nach dem Druckabbau eine permanente Druckspannungsschicht entsteht, die Rissbildung verhindert und Ermüdungsversagen verzögert. Dies ermöglicht eine Reduzierung der Wandstärke, ohne die Festigkeit, Sicherheit oder Lebensdauer zu beeinträchtigen.

Anwendungen des Autofrettage-Prozesses

• Common-Rail-Systeme und Kraftstoffeinspritzleitungen
• Hochdruckanschlüsse, Kreuzfittings und Pumpenköpfe
• Hydraulikpumpengehäuse, Liner und Jacken
• Hochdruckdüsen und andere Druckbehälter
• Verteidigungsanwendungen wie Kanonenrohre und Kanonenrohre
• COPV-Tanks (mit Wasser) bis zu 1050 bar

Arten und Merkmale von Autofrettage-Maschinen

• Multifunktions-Autofrettage-Maschine: Ideal für Forschung, Entwicklung und Kleinserienproduktion. Geeignet für Rohre, Leitungen, Ventile, Schienen, Pumpenköpfe, Sensoren und andere Druckbehälter. Verfügt über variable Geometriehandhabung, programmierbare Parameter und einen hydraulisch angetriebenen Druckverstärker.
• Serienproduktion Autofrettage: Ausgestattet mit einem hydraulischen Druckverstärker, automatischer Spannung und Sicherheitsmerkmalen. Geeignet für Einspritzdüsen, Einspritzleitungen, Pumpenköpfe und unterstützt verschiedene Automatisierungsstufen.
• Einspritzleitung Autofrettage: Entwickelt für Hochdruck-Dieseleinspritzleitungen, unterstützt bis zu 10 Leitungen gleichzeitig, programmierbarer Druck und Echtzeitüberwachung.
• Erweiterbare Autofrettage: Unabhängige Einheit für Dieseleinspritzleitungen bis zu 8.000 bar, erweiterbar auf 10.000 oder 12.000 bar und erweiterbar auf Mehrkammersysteme (bis zu 6 Kammern).
• F&E-Autofrettage-Maschine: Flexibel für Prototypen und Entwicklung, frei programmierbarer Druck, ergonomisches Bedienfeld und unterstützt die Umrüstung für verschiedene Bauteiltypen.
• Autofrettage COPV: Entwickelt für Verbunddruckbehälter (COPVs), die Wasser als Testmedium verwenden, bis zu 1050 bar, mit automatischer Vorfüllung, Druckhaltung und vollständiger Datenerfassung.

Leistungsdaten (nach Maschinentyp)

• Multifunktions-Autofrettage: Druck bis zu 16.000 bar, wechselbare Geräte für runde/kubische Geometrien, programmierbare Druckerhöhung, elektronische Datenerfassung.
• Serienproduktion: Druck bis zu 12.000 bar, hohe Bauteilvariabilität, automatische Spannung (200–1.300 mm), verschiedene Automatisierungsstufen.
• Einspritzleitung: Bis zu 9.000 bar (erweiterbar auf 12.000 bar), unterstützt bis zu 5 Einspritzleitungstypen, 10-Positionen-Station, kundenspezifisches Vorrichtungsdesign.
• Erweiterbar: 8.000/10.000/12.000 bar, 1–6 Kammern, manuelle Platzierung, automatische Klemmung/Entlüftung, vollständige Dokumentation.
• F&E: 16.000 bar, flexible Montage, ideal für Prototypen und F&E.
• COPV: Wasser als Medium, bis zu 1050 bar, konfigurierbare Abmessungen, automatische Vorfüllung, stabiler Druckhalt, starre Sicherheitskammer, Siemens PLC mit HMI, Fernunterstützung.

Bediente Branchen

• Automobil
• Luft- und Raumfahrt
• Haushaltsgeräte
• Medizintechnik
• Schiffbau
• Öl & Gas

Merkmale / Technische Spezifikationen

• Maximaler Autofrettage-Druck: bis zu 16.000 bar (maschinenabhängig)
• Druckmedium: Wasser (für COPV), Hydrauliköl (für Verstärker)
• Kompatibilität der Komponenten: Common Rails, Einspritzleitungen, Pumpenköpfe, COPVs, Kanonenrohre, Druckbehälter usw.
• Automatisierung: Manuell bis vollautomatisch, programmierbare Parameter, Fernunterstützung
• Vorrichtungsdesign: Anpassbar für verschiedene Geometrien und Größen
• Datenerfassung: Elektronisch, mit vollständiger Rückverfolgbarkeit (Druckkurve, Haltezeit, Expansionsvolumen, Temperatur usw.)
• Sicherheit: Starre Stahlkammern, automatische Türen, Sicherheitsfenster, Einhaltung von Sicherheitsrichtlinien
• Erweiterbarkeit: Mehrkammeroptionen, Druckerhöhungen, modulares Design
