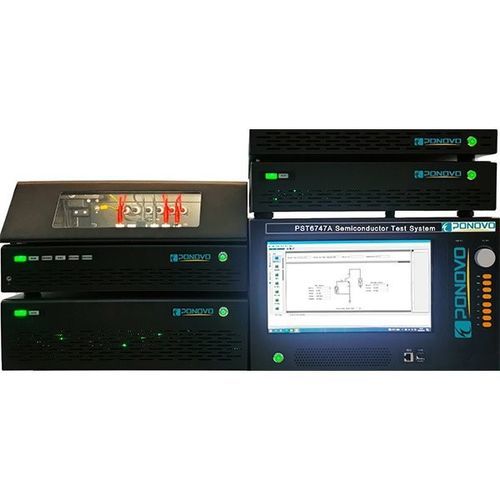

Schockspannungs-Testsystem PST6747Ai series

für Forschung und EntwicklungLaborfür OEM

Produktübersicht
Die PST6747Ai‑Serie ist ein Prüfsystem für Halbleiter zur präzisen Messung und Analyse statischer Parameter von Leistungshalbleiter‑Bauelementen. Es unterstützt bis zu 3 kV (10 kV optional) und 2200 A, Schnellimpulsbetrieb und fA‑Level Strommessung und ermöglicht die Charakterisierung moderner Bauelemente wie IGBT, GaN und SiC.

Modelle

• PST6747Ai: hohe Genauigkeit, ausgelegt für Forschung und Entwicklung; Prüfprotokolle enthalten detaillierte Kennlinien und Parameter.
• PST6747Ai-F: hohe Genauigkeit für Werksabnahmen vor Auslieferung; Protokolle geeignet für Anwenderdokumentation.
• PST6747Ai-L: Standardgenauigkeit für Wareneingangs-/Lieferantentests; Protokolle vergleichbar mit Herstellerberichten zur Erleichterung von Vergleichen.

Modulares Design und Hardware
Die Serie verwendet eine modulare Architektur mit unabhängigen, hochpräzisen Quellenmodulen wie P6701B (3 kV Hochspannungsquelle), P6703B (Präzisionsquelle) und P6705A (2200 A Hochstromquelle). Jedes Leistungsmodul enthält zwei separate AD‑Wandler mit 2 µs Abtastrate. Modultreiber sind unabhängig steuerbar und zeitkritische Ereignisse werden präzise überwacht, um zeitabhängige Charakteristika zu erfassen.

Software und Datenverwaltung
Die mitgelieferte Software vereinfacht Messsteuerung und Datenverwaltung; sie ist anpassbar an Anwenderworkflows und unterstützt den Export detaillierter Berichte und Messprotokolle.

Anwendungen
Entwickelt für die Messung statischer Parameter von Leistungshalbleitern und Leistungsschaltungs‑Komponenten. Typische Einsatzfälle: F&E‑Charakterisierung, Werksabnahmeprüfungen und Lieferanten-/Werkstoffvergleiche für IGBT, GaN, SiC Bauteile.

Technische Daten

• Messspannung: bis zu 3 kV Standard (10 kV optional).
• Messstrom: bis zu 2200 A.
• Unterstützt Schnellimpulsprüfung und fA‑Level Stromerkennung.
• Großer Spannungs‑ und Strommessbereich, geeignet für moderne Leistungshalbleiter.
• Modulares Design mit unabhängigen hochpräzisen Quellenmodulen (Beispiele: P6701B, P6703B, P6705A).
• Je Leistungsmodul zwei separate AD‑Wandler mit 2 µs Abtastrate.
• Unabhängige, präzise Ansteuerung pro Modul; präzise Zeitüberwachung.
• Drei Modelle verfügbar: PST6747Ai, PST6747Ai-F, PST6747Ai-L (unterscheiden sich in Genauigkeit und Zielanwendung).
• Anpassbare Software für Messsteuerung und Datenverwaltung.
• Anwendbar für Tests an IGBT, GaN, SiC und anderen aufkommenden Leistungshalbleitern.
