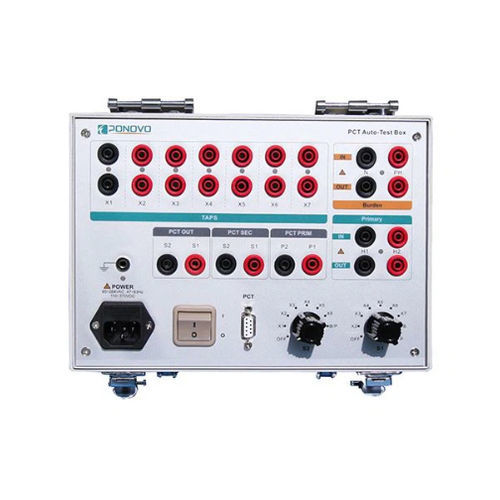

Prüfgerät / elektrischer Widerstand PCT200-ATB01

automatischMaterialIndustrie

Die Auto Test Box ATB01 der Serie PCT200 wurde speziell als Zubehör für PCT200i und PCT200Ai für die automatische Prüfung von Multi-Ratio-Wandlern mit mehreren Abgriffen entwickelt. Die PCT Auto-Test BOX ist für die folgenden Anwendungen vorgesehen: (1) Prüfung von Multiverhältnis-Wandlern Die PCT Auto-Test Box kann automatisch Multi-Ratio-Wandler mit bis zu 7 Anzapfungen prüfen. Mit diesem Zubehör kann der PCT200i oder PCT200Ai jede Abgriffskombination von Mehrverhältnis-Stromwandlern messen, ohne dass die Verdrahtung während der Prüfung geändert werden muss. Die Stromwandler mit Mehrfachspulen mit unterschiedlichen Übersetzungsverhältnissen können auf die gleiche Weise geprüft werden. (2) Messung des Bürden- und Primärwicklungswiderstands Mit der PCT-Autoprüfbox ist es auch möglich, die Messung der Bürde und des Primärwicklungswiderstandes in das automatische Stromwandlerprüfverfahren einzubeziehen, ohne dass eine Neuverdrahtung erforderlich ist. (3) Einstufige Stromwandlerprüfung Aufgrund der Möglichkeit, die Messung der Bürde und des primären Wicklungswiderstandes einzubeziehen, ist die PCT Autoprüfbox nicht nur für die Prüfung von Mehrverhältnis-Stromwandlern geeignet, sondern auch für die Prüfung verschiedener Einverhältnis-Stromwandler, die der Benutzer vor der Prüfung mit der Autoprüfbox verdrahten kann, wobei während der Prüfung keine Änderung der Verdrahtung erforderlich ist.
