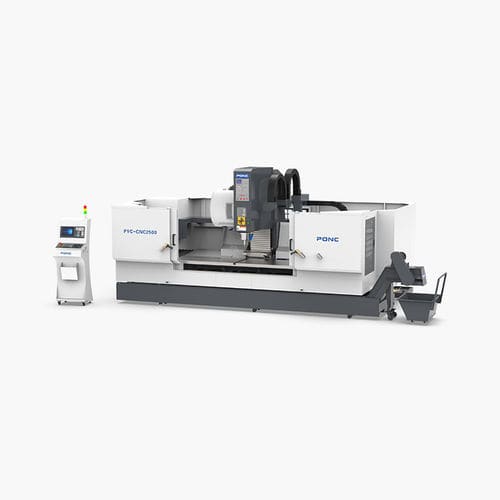

5-Achs-Bearbeitungszentrum PCD5D Seriesvertikalfür Stahlfür Kupfer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Bearbeitetes Material
- für Stahl, für Kupfer, für Verbundstoffe, für Aluminium
- Spindelnase
- HSK A-63
- Anzahl Werkzeuge
- 20 Werkzeuge
- Zuatzfunktion
- Bohr, Schneid, Fräs, Anfasungsbearbeitung, Gewindeschneid
- Anwendungsbereich
- für Profile, für Schwerlast
- X-Hub
3.630 mm, 4.000 mm, 5.630 mm, 6.000 mm
(142,91 in, 157,48 in, 221,65 in, 236,22 in)- Y-Hub
830 mm, 1.200 mm
(32,68 in, 47,24 in)- Z-Hub
500 mm
(19,69 in)- Rotationsgeschwindigkeit
24.000 rpm
(150.796 rad.min-1)- Leistung
22,3 kW
(30,32 hp)- Vorrückgeschwindigkeit X-Achse
40 m/min
- Vorrückgeschwindigkeit Y-Achse
30 m/min
- Vorrückgeschwindigkeit Z-Achse
20 m/min
- Positioniergenauigkeit
0,015 mm, 0,03 mm
(0,00059 in, 0,00118 in)- Wiederholbarkeit
0,004 mm, 0,01 mm
(0,00016 in, 0,00039 in)- Werkzeugwechselzeit
6 s
- Gesamtgewicht
20 t, 22 t
(22,05 us ton, 24,25 us ton)- Gesamtlänge
9.300 mm, 12.000 mm
(366,1 in, 472,4 in)- Gesamtbreite
3.500 mm
(137,8 in)- Gesamthöhe
3.600 mm
(141,7 in)
Beschreibung
1. Die fünfachsige CNC-Maschine PCD-Serie von PONC ist ein CNC-Bearbeitungszentrum für Verbundprofile, das Bohren, Gewindeschneiden, Fräsen und Anfasen integriert.
2. Verwenden Sie ein international spezialisiertes CNC-Steuerungssystem.
3. Geeignet für die Verarbeitung von Stahl, Aluminium, Kupfermetall und Nichtmetall verschiedener Längen;
4. Annahme hochpräziser Fünf-Achsen-Köpfe;
5. Annahme eines großen geneigten Organabdeckungsdesigns aus Blech;
6. Annahme einer doppelten Aufhängungswellenkonstruktion, um die Stabilität und Steifigkeit der Ausrüstung zu erhöhen, geeignet für schweres Schneiden
7. Ausgestattet mit einem automatischen Späneförderer für eine einfache Reinigung;
8. Unterschiedliche Spezifikationen von Modellen können je nach Kundenwunsch angepasst werden.
