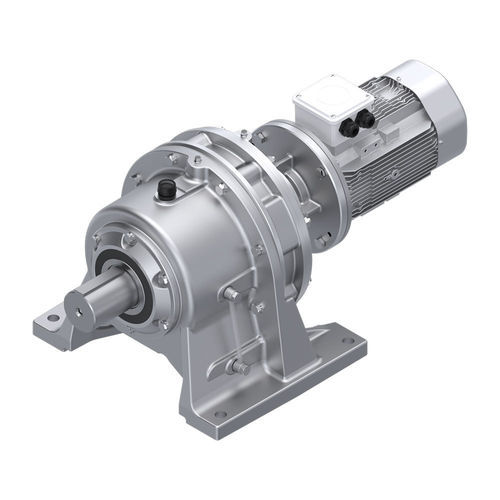

Zykloidgetriebemotor PCD

Parallelwellenmit Vollwellesockelmontiert

Der Einsatz von Zykloidengetriebeeinheiten im Bereich der Kraftübertragung erfüllt die Anforderungen an Kompaktheit, hohe Übersetzung, geringe Größe und Produktzuverlässigkeit. Das wichtigste Merkmal der PCD-Serie, die ein anderes Design als herkömmliche Getriebe aufweist, ist, dass die Antriebselemente die Bewegung durch Abrollen übereinander übertragen, anstatt der Reibungsbewegung der Zahnräder miteinander wie bei normalen Zahnrädern. - Einheiten mit paralleler Achse Ein- und Ausgang. - Verbunden mit Füßen, Gehäuseoptionen - Das Gehäuse hat eine starre Struktur und ist für den Wärmetransfer geeignet. - Es wird mit einer Vollwelle angeboten. - Systemstärkeberechnungen werden gemäß DIN-, ISO- und NIEMANN-Standards durchgeführt. - Verschiedene Eingangsoptionen können angeboten werden (Motor gekoppelt, PAM, W, C-face). - Scheiben bestehen aus 100 Cr6, Gehäuse bestehen aus GG25-Material. - Es gibt verschiedene Montagepositionen; horizontal und vertikal - Einstufig bis Gehäuse 612 werden mit Fett geschmiert und Gehäuse zwischen 613 und 620 werden mit Ölbad geschmiert, - Zweistufige 607/07…618/10 Gehäuse werden mit Fett geschmiert und 616/11…627/19 Gehäuse werden durch Ölbaden geschmiert. - Besondere Kundenwünsche können berücksichtigt werden. Technische Spezifikationen: - Serie: PCD - Typ: Zykloidengetriebe - Eingang/Ausgang: Parallele Achse - Montage: Horizontale und vertikale Positionen - Material: Scheiben - 100 Cr6, Gehäuse - GG25 - Schmierung: Fett (einstufig bis Gehäuse 612, zweistufig 607/07…618/10), Ölbad (einstufig 613–620, zweistufig 616/11…627/19) - Konformität: DIN-, ISO-, NIEMANN-Standards - Leistungsbereich: 0.12–95 kW - Drehmomentbereich: 3–74490 Nm - Übersetzungsverhältnis: 6–7569
