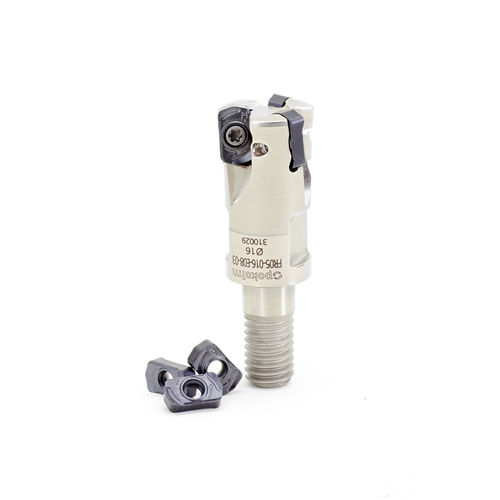

Fräser mit austauschbaren Wendeschneidplatten Fourworx®

negative WendeplattePlanTauch

Übersicht
Fourworx® Wendeplattenfräser sind Hochvorschubfräser für grobe und mittlere Zerspanung verschiedener Werkstoffe. Speziell entwickelte Werkzeug- und Plattengometrien reduzieren Spannungen im Werkzeug und ermöglichen hohe Produktivität selbst auf weniger steifen Maschinen. Das System läuft zuverlässig in Nass- und Trockenbearbeitung sowie bei labilen Bauteilen und in tiefen Kavitäten.

Wendeschneidplatten
Die Platten besitzen vier Schneidkanten, einen verstärkenden Kragen um den Schraubensitz und einen negativen Plattensitz zur Erhöhung der Stabilität. Gefaste Außenkanten schützen vor Abplatzungen, eine 3D-Spanmulde optimiert die Spanabfuhr für ruhiges Schneidverhalten. Ein Eckradius von 1 mm sorgt für Stabilität am Außenradius bei hohen Vorschüben.

Werkzeugkörper und Kühlung
Der Fräserkörper besitzt eingebettete negative Plattensitze für hohe Zahnstabilität und lange Lebensdauer. Aus über 80% recyceltem Stahl gefertigt und mit einer speziellen Legierung für Dauerhaftigkeit und Korrosionsbeständigkeit. Interne Kühlmittelzufuhr ist serienmäßig, um zuverlässige Spanabfuhr in tiefen Kavitäten und Prozesssicherheit zu gewährleisten.

Bearbeitungsarten

• Planfräsen
• Schräg eintauchen (Ramping)
• Helix-/kreisförmiges Eintauchen
• Taschenfräsen
• Nutfräsen
• Eckfräsen

Highlights

• Vier Schneidkanten je Platte für hohe Wirtschaftlichkeit
• Gefaste Außenkanten schützen die Platten vor Abplatzungen
• Verstärkungskragen um den Schraubensitz für verlängerte Standzeiten
• Negativer Plattensitz für hohe Stabilität und sehr weichen Schnitt

Merkmale

• Vier Schneidkanten je Platte
• 3D-Spanmulde für optimale Spanabfuhr
• Hohe Zähnezahl auf sehr kleinem Durchmesser
• Werkzeugkörper aus >80% recyceltem Stahl
• Spezielle Legierung für Haltbarkeit und Korrosionsbeständigkeit
• Ideal für labile Bauteile und tiefe Kavitäten durch weiches Schnittverhalten

Werkstoffe
Fourworx® bearbeitet mühelos Stahl, Edelstahl, Spezial-/hochtemperaturlegierungen und Titan; Nebenanwendungen: Gusseisen und einige gehärtete Werkstoffe.

Technische Spezifikationen

• Marke: Pokolm
• Bezeichnung: Fourworx®
• Werkzeugtyp: Hochvorschub-Wendeschneidplattenfräser
• Werkzeugdurchmesser: Ø16–42 mm
• Kleinster Durchmesser (Ø16 mm): drei Platten im Einsatz
• Maximale Schnitttiefe (ap): bis 0,75 mm
• Vorschubbeispiel: fz = 1,2 mm/Zahn
• Plattengometrie: 4 Schneidkanten je Platte; gefaste Außenkanten; Verstärkungskragen um den Schraubensitz; negativer Plattensitz; 3D-Spanmulde; Eckradius 1 mm
• Werkzeugkörper: >80% recycelter Stahl; spezielle Legierung für Haltbarkeit und Korrosionsbeständigkeit
• Kühlung: interne Kühlmittelzufuhr serienmäßig
• Geeignet für: Stahl (verschiedene Qualitäten), Edelstahl, Spezial-/hochtemperaturlegierungen, Titanlegierungen; Nebenanwendung: Gusseisen; einige gehärtete Werkstoffe
• Bearbeitungsbedingungen: Nass- und Trockenbearbeitung; labile Bauteile; tiefe Kavitäten
