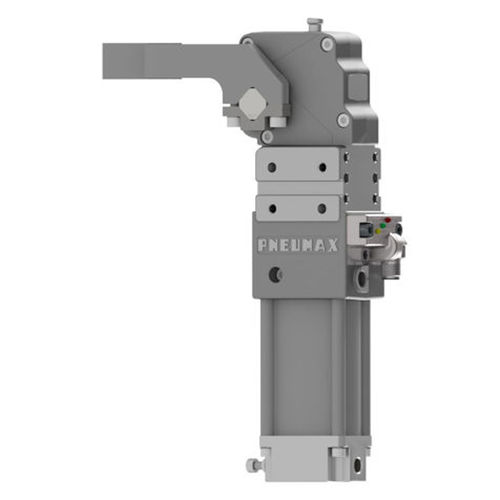

Pneumatisch gesteuerte Spanneinheit CX-Series

zur maschinellen Fertigungfür WerkstückeFlansch

Für kritische Anwendungen, bei denen es erforderlich ist, die ungewollte Anwesenheit von zwei Blechen im Prozess zu erkennen und deren Einklemmen zu vermeiden. Diese eingebaute Vorrichtung ermöglicht eine zuverlässige Erkennung von zwei Werkstücken. Die untere Endkappe zeigt eine Einstellschraube: durch Lösen der Schraube wird der Eingangsdruck eingestellt, d.h. auf das Minimum reduziert, das erforderlich ist, um das Einspannen eines einzelnen Werkstücks, nicht zweier Bleche, zu gewährleisten. Das Einrasten des Kniehebels wird dadurch verhindert (keine Kniehebelsperre), und folglich kann der Sensor die geschlossene Position nicht erkennen und meldet die Anomalie. Sobald der Spanner mit der unteren Kopfschraube richtig eingestellt ist, um ein einzelnes Werkstück zu spannen, kann er den falschen Zustand erkennen, wenn ein zweites Werkstück versehentlich auf das Werkzeug gelegt wird.
