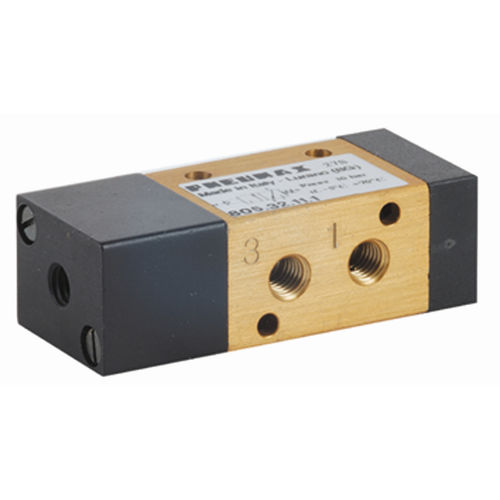

Pneumatik-Wegeventil / Schieber 800 series

pneumatisch gesteuertmagnetbetrieben3/2-Wege

Der Trend zur Miniaturisierung von Bauteilen hat sich verfestigt. Der Einsatz neuer Technologien ermöglicht die Herstellung von Bauteilen mit hohem Durchsatz bei äußerst kompakten Abmessungen. Die elektrische Steuerung erfolgt über Miniaturmagnete mit geringer Absorption, die leicht an die elektronischen Steuersysteme der Maschinen (SPS) angeschlossen werden können. Ein weiterer Untersuchungsgegenstand waren Ventilblöcke und Mehrfachsockel für die Reihenmontage von Ventilen oder Magnetventilen mit der Möglichkeit, die Ausgänge 2 und 4 entweder am Ventilgehäuse oder am Sockel über Gewindebohrungen oder integrierte Schnellanschlüsse vorzusehen. Die Ausführungen 3/2 und 5/2 sind mit pneumatischen und elektropneumatischen Steuerungen mit Rückstellung durch mechanische oder pneumatische Feder oder durch pneumatische oder elektropneumatische Betätigung bei den bistabilen Ausführungen ausgestattet. Der grundlegende Unterschied zwischen diesem Verteilertyp und den anderen von uns hergestellten Verteilern, die auf dem Schiebersystem basieren, besteht darin, dass die Dichtungen auf dem Schieber aufliegen und dynamisch sind, anstatt mit Hilfe von Abstandshaltern im Schiebergehäuse verriegelt zu werden. Auf diese Weise wird eine kompakte Größe erreicht und die Verteiler können mit zwei Schrauben in Sockel und Verteiler eingebaut werden.
