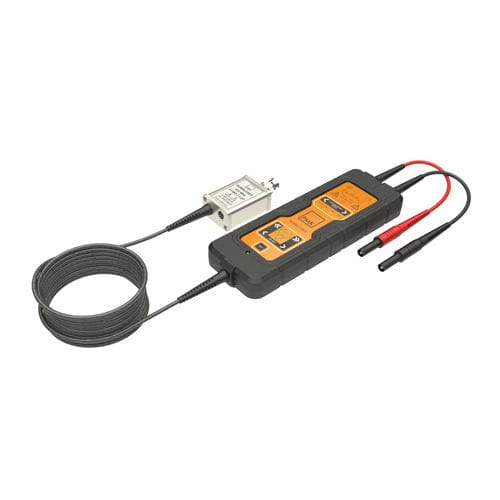

Aktivsonde BumbleBee®

BumbleBee® ist ein 2 kV Messkategorie I oder 1 kV CAT III Hochspannungs-Differenz-Tastkopf mit 400 MHz Bandbreite, der an jedem Gerät mit 50 Ω Eingangsimpedanz verwendet werden kann. Der Tastkopf lässt sich zur Evaluation von Leistungselektronik einsetzen und ist bei Messungen an IGBTs , wie sie in Motorsteuerung, Schaltnetzteilen und Frequenzumrichtern vorkommen, sehr effektiv. Besonders für 1700 V IGBT Module für Um- und Wechselrichter. Ebenso lassen sich schnelle Transienten bei Messungen bis zu 400 MHz an GaN und SiC Modulen als Bestandteil neuer Halbleiter Technik gut erfassen. Vier Teilungsstufen ermöglichen dabei Messungen in unterschiedlichen Dynamikbereichen. Die separaten Überspannungsindikatoren der Eingänge und des Ausgangs zeigen an, ob der Tastkopf in dem vorgesehenen Dynamik-Bereich arbeitet. Ein zuschaltbarer Summer macht Überspannungswarnungen hörbar, falls die Sicht auf den Tastkopf eingeschränkt ist, und LEDs nicht ausreichen. BumbleBee® bietet eine aktive offset Korrektur von ± 4 V mit 15 Bit Auflösung, bezogen auf die Ausgangsspannung. Durch die Verwendung von Komponenten mit sehr geringen ppm Werten wird eine hohe Stabilität über das gesamte Leistungsspektrum erzielt. Besonders Messungen über größere Zeiträume profitieren von geringen Drifts bei veränderlichen Temperaturen. Weitere features, wie LEDs zur Kanalerkennung und umfangreiches Zubehör erleichtern dem Benutzer die Anwendung.
