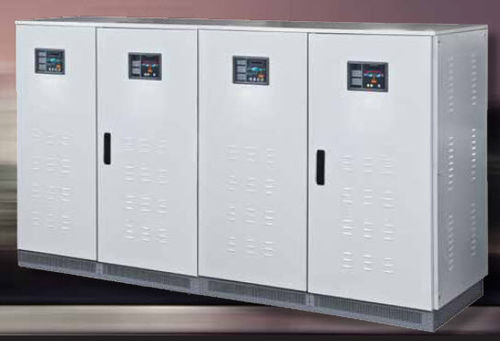

On-line-USV

dreiphasigIndustrie

Industrielle USVs gelten als vollständig angepasste Stromversorgungssysteme für raue Umgebungen und wurden speziell zum Schutz kritischer Lasten in industriellen Anwendungen entwickelt, bei denen Spannungstransienten, die durch eine gestörte Netzversorgung entstehen, sowohl die USV als auch die kritische Last ernsthaft beschädigen können. Industrielle USV-Systeme sind vollständig flexibel und anpassbar und für die aktive Installation auf der Leitung zwischen der Stromquelle, der Bypass-Quelle und der kritischen Last konzipiert, wobei der Wechselrichter eine geregelte Wechselspannung und -frequenz an die Last und der Gleichrichter eine geregelte Gleichspannung/einen geregelten Gleichstrom an die DC-Last liefert, und zwar jederzeit ohne Unterbrechung. Der Leistungsumwandlungsprozess isoliert die kritische Last von den normalen Netzstörungen und isoliert das Netz von lastinduzierten reflektierten Oberwellen, die andere an die Eingangsnetzeinspeisung angeschlossene Lasten beeinflussen. Der Gleichrichter wandelt Wechselstrom in Gleichstrom um, um Blei- oder Nickel-Cadmium-Batterien zu laden; er liefert auch den erforderlichen Gleichstrom für die Dauerleistung des Wechselrichters. IGBT-Halbleitermodule werden in PWM-Wechselrichtern verwendet, und die Steuerlogik erzeugt die präzise sinusförmige Ausgangswellenform mit einem sehr geringen Oberwellengehalt. Thyristor-Halbleitermodule werden auch im Gleichrichter für einen zuverlässigen Betrieb eingesetzt. Das System besteht aus Gleichrichter/Ladegerät, Wechselrichter, statischem Bypass, Wartungsbypass, Gleichrichter-Trenntransformator, Wechselrichter-Trenntransformator, Bypass-Netztrenntransformator, automatischem Netzstabilisator, Gleichstromverteilung, Wechselstromverteilung, Steuerung und Überwachung.
