Steuerungsschaltschrank SHSN

bodenstehendIP54automatisch

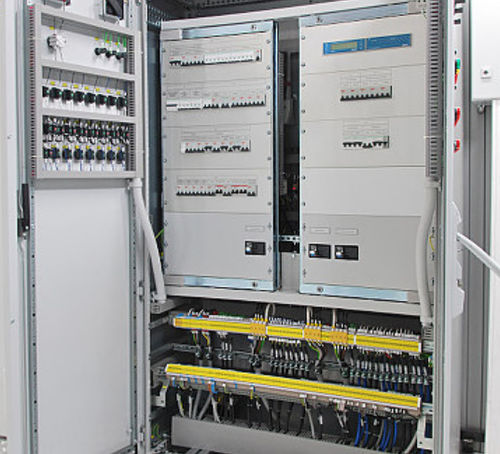

Der Hilfsschaltschrank (nachfolgend SHSN) ist für die Stromversorgung der Hilfsstromkreise in den Unterwerken des öffentlichen elektrischen Verkehrs (Straßenbahn, Trolleybus) vorgesehen. SHSN ist ein einseitiger Wartungsschrank, der die Schutzart IP 54 gemäß den Anforderungen der IEC 529, EN 60 529 bietet. Dank der originellen Konstruktion und der rationellen Nutzung des Innenraums ersetzt der neue Hilfsstromkreisschrank die drei Schränke SHSN-1М, SHSN-2М und SHSN-3М der vorherigen Generation, die bisher in den meisten Traktionsunterwerken eingesetzt wurden. Die SHSN-Steuerungen werden in zwei Gruppen unterteilt: 1. Gruppe - Steuerungen, die am häufigsten bei Routineschaltungen verwendet werden und sich an der Schaltschranktür befinden; 2. Gruppe - Steuerungen, die weniger häufig für Routineschaltungen verwendet werden und sich im Inneren des Schaltschranks auf zwei Drehrahmen befinden. Die Relais- und Schützausrüstung sowie die Schutz- und Automatikausrüstung sind auf einer Montageplatte hinter den Drehrahmen installiert. Diese Konstruktionslösung bietet Flexibilität und Wartungsfreundlichkeit, eine hohe Effektivität bei der Installation und Einstellung der Geräte sowie eine hohe Wartungsfreundlichkeit. Funktionell ermöglicht SHSN den Anschluss an drei Eingänge: zwei von Hilfstransformatoren; einen von der städtischen Stromversorgung mit einer Spannung von 0,4 kV. Der Schrank ist mit einem automatischen Umschalter für den Fall eines Stromausfalls an einem der Eingänge ausgestattet. Moderne, zuverlässig in den Schränken installierte digitale Vier-Zonen-Zähler namhafter europäischer Hersteller messen die für die Heizung der Unterstation aufgewendete Wirkleistung. In der SHSN-Ausrüstung werden Relais-Schaltanlagen von weltweit führenden Herstellern wie Schneider Electric (Frankreich), ABB (Deutschland) usw. verwendet.
