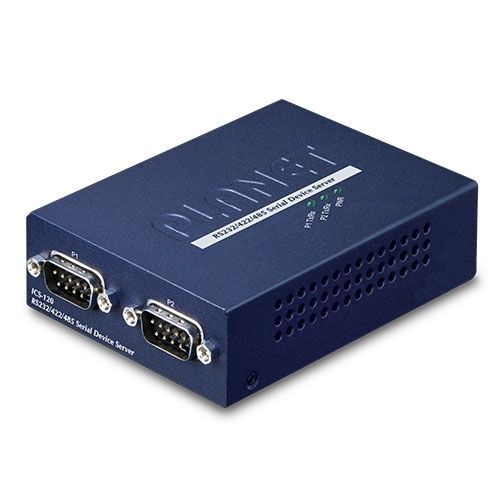

Modbus-Geräteserver ICS-120

RS-485RS-422RS232

Kostengünstige Lösung für RS232/422/485 Seriell-zu-Ethernet-AnwendungenPLANET ICS-120 Serial Device Server wurde speziell für die Umwandlung von zwei seriellen RS232/RS422/RS485-Kommunikationsschnittstellen in ein Fast-Ethernet-Netzwerk entwickelt, um die Netzwerkdistanz effizient und kostengünstig zu verlängern.ICS-120 verfügt über einen 10/100BASE-TX-RJ45-Port, so dass die angeschlossenen seriellen Geräte IP-basiert werden und sich auch sofort mit einem TCP/IP-Netzwerk verbinden können. Der ICS-120 ist eine zeitsparende und kosteneffiziente Lösung für Benutzer und Systemintegratoren, die ihre seriellen Geräte schnell in ein Ethernet-Netzwerk einbinden möchten, ohne die vorhandenen seriellen Geräte und das Softwaresystem ersetzen zu müssen. Remote ManagementDa der ICS-120 eine einfache Seriell-zu-Ethernet-Konnektivität und eine Verbindung zu einem TCP/IP-Netzwerk bietet, kann das Remote-Netzwerksystem über seine Web-, Telnet- und VCOM-Management-Schnittstellen effizient verwaltet werden. Er unterstützt sowohl Anwendungs- als auch serielle Betriebsmodi für Alarm- oder IP-Adressen-Verbindungen, wodurch der Administrator Zeit bei der Erkennung und Lokalisierung von Netzwerkproblemen ohne visuelle Inspektion der Verkabelung und Geräte spart. Auch für große Netzwerkumgebungen stehen mehrere Anschlussmöglichkeiten zur Verfügung.AnwendungenZugangskontrollsystem - traditionelle Systemanwendung: Durch den Einsatz des ICS-120 Serial Device Servers kann die Zutrittskontrollmaschine das Netzwerk über Ethernet-Schnittstellen auf größere Entfernungen ausdehnen. Er kann mit einem xDSL-Router für den Internetzugang verbunden werden, so dass die Zugangskontrolle über das Internet eingestellt und überwacht werden kann.Prozesskontrolle: Der ICS-120 kann auf den TCP-Server-Modus eingestellt und mit der SPS verbunden werden. Der Administrator kann über das Fast-Ethernet-Intranet Befehlseinstellungen konfigurieren und festlegen, um die SPS fernzusteuern.RTU-Datenerfassung - UDP-Modus: Verbinden Sie sich mit der RTU (Remote Terminal Unit), um die Daten der Wellen, des Signals und der Leistungsauslastung zu sammeln und zu überwachen. Der ICS-120 kann den UDP-Modus einrichten und Daten über Fast Ethernet automatisch an einen lokalen Server oder über das Internet an einen entfernten Server senden.Surveillance Motion Control - Pair Connection Mode: Mit dem Paarverbindungsmodus über das Glasfaser-Patchkabel kann der ICS-120 die Entfernung der eingesetzten Geräte über RS232-, RS422- und RS485-Schnittstellen vergrößern, wodurch die Fernverwaltung dieser Geräte von der Überwachungszentrale aus einfacher und effizienter wird.HauptmerkmaleZwei DB9-Schnittstellen, die RS232-, 2-Draht-RS485-, 4-Draht-RS485- und RS422-Betrieb unterstützenSynchrone serielle Datenraten von bis zu 921600 bpsDatenmodus umfasst VCOM, RFC2217, TCP-Server, TCP-Client, UDP, Remote-Pairing, Modbus-Konverter-Server/Client und serielle Telnet-Modi1-Port 10/100BASE-TX RJ45 mit Auto-MDI/MDI-X-FunktionIPv4- und IPv6-Dual-Stack-ManagementFernverwaltungsschnittstellen: IP-basiertes Webmanagement, Telnet-Konsolenmanagement, Windows-basiertes VCOM-Dienstprogramm unterstützt Suche, Überwachung und KonfigurationseinstellungIP NTP (Network Time Protocol)Standard-TCP/IP-Schnittstelle und vielseitige BetriebsmodiSoftwareprotokoll unterstützt ICMP, TCP/IP, UDP, HTTP-Server, DHCP-Client, Telnet-Server/ClientSerieller Betriebsmodus über Managementschnittstelle wählbarPaarverbindungsmodus für den Anschluss von zwei seriellen Geräten über ein NetzwerkErmöglicht den Zugriff auf maximal 4 Hosts als TCP-Client-ModusFirmware-Upgrade über HTTP-ProtokollZugängliche IP-Sicherheitskontrolle zur Verhinderung illegaler BenutzerEreignisbenachrichtigung: Remote-Syslog-Server, SNMP-TrapDHCP-Client für die Zuweisung von IP-AdressenPLANET Smart Discovery-Dienstprogramm findet automatisch die Client-Geräte im NetzwerkGehäuse und InstallationKompakte Größe für eine einfache InstallationStandalone -- Wandmontage oder DIN-Schienenmontage (optionales Zubehör)Externes Netzteil 5V DC, 2A max.Unterstützt 6000 VDC Ethernet ESD-Schutz-10 bis 60 Grad C BetriebstemperaturUnterstützt umfangreiche LED-Anzeigen für die NetzwerkdiagnoseReset-Taste zum Zurücksetzen auf WerkseinstellungenSpezifikationenSerieller Anschluss: 2 x DB9-SteckerSerielle Standards: RS232/RS422/4-Draht RS485/2-Draht RS485Baudrate (Datenrate): 50bps bis 921KbpsDatenbits: 5, 6, 7, 8Stop Bit: 1, 1.5, 2Parität: Ungerade, Gerade, Keine, Leerzeichen, MarkierungFlusskontrolle: RTS/CTS und DTR/DSR (nur RS232), XON/XOFFSignale: RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND; RS422: Tx+, Tx-, Rx+, Rx-, GND; 4-Draht RS485: Tx+, Tx-, Rx+, Rx-, GND; 2-Draht RS485: Daten A (+), Daten B (-), GNDEthernet-Anschlüsse: 1 x RJ45Standard: 10/100BASE-TXEntfernung: 100mESD-Schutz: 6KVDimensionen (B x T x H): 94 x 70,3 x 26,2mmGewicht: 189gLED-Anzeigen: System: Link; TP-Anschluss: Link/Aktiv; Serieller Anschluss: AktivStromanforderungen: Externes Netzteil 5V DC, 2A max.Leistungsaufnahme: 5.5 Watt (max.)Gehäuse: MetallInstallation: Freistehend, Wandmontage und DIN-Schienen-Kit (optional)Reset-Taste: < 5 Sek: Systemneustart; > 5 Sek: WerkseinstellungenManagement-Schnittstellen: Web-Verwaltung, Telnet-Konsolen-Verwaltung, Windows-basierte VCOM Utility-Verwaltung, SNMPv1, v2c / SNMP-Trap, UNI-NMS-Überwachung, PLANET Smart Discovery UtilityIP-Version: IPv4 und IPv6Betriebsmodus: TCP-Server / TCP-Client, UDP-Client, Virtual COM, RFC2217, Telnet-Server, Paarverbindung - Remote (Slave), Paarverbindung - Lokal (Master), Modbus-Konverter Server / ClientVirtual COM Utility Plattformunterstützung: Nur Windows-basiert (XP, Server 2003, 7, Server 2008, 8, Server 2012, 10)Störungsalarm: Aufzeichnung: Systemprotokoll / SNMP-TrapZeit: NTSicherheit: Erreichbare IP (weiße Liste)SNMP: SNMP v1 und v2cRegulierungskonformität: FCC Teil 15 Klasse A, CE-Zertifizierung Klasse AStandards: IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, RFC 768 UDP, RFC 793 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 854 Telnet, RFC 958 NTP, RFC 1908 SNMPv2c, RFC 2068 HTTP, RFC 4443 ICMPv6, EIA/TIA RS232/422/485Regulatory Approval: RoHSBetriebstemperatur: -10 ~ 60 Grad CLagerungstemperatur: -10 ~ 70 Grad CLuftfeuchtigkeit: 5 ~ 95% (nicht kondensierend)
