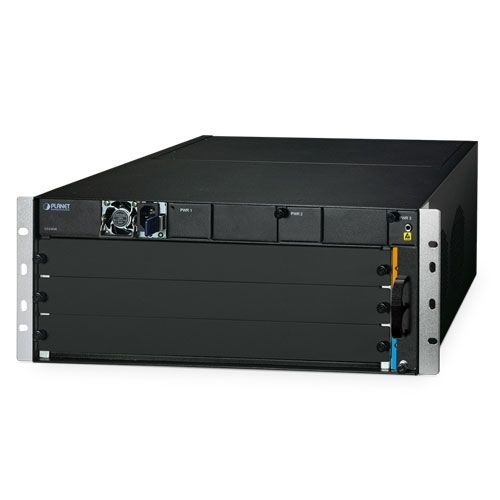

Rack-Chassis CS-6303R

4U3 PlätzeHochleistung

Herausragende Flexibilität und hohe LeistungPLANET CS-6303R Core Layer Routing Chassis Switch wurde speziell für große Netzwerkanwendungen wie Unternehmen, Campus, Gemeinden, ISPs und Rechenzentrumsnetzwerke entwickelt, in denen flexible Konfiguration, große Kapazität, hohe Dichte, hohe Zuverlässigkeit und fortschrittliches Datenverkehrsmanagement erforderlich sind.Der CS-6303R ist ein Chassis-Switch mit hoher Dichte, der über drei Modulsteckplätze und eine redundante Stromversorgung verfügt. Er bietet eine große Port-Flexibilität für die Netzwerkbereitstellung, da er verschiedene kombinierbare Management- und Switch-Module bietet. So kann beispielsweise ein Verwaltungsmodul mit zwei Switch-Modulen zusammenarbeiten, oder zwei Verwaltungsmodule können zusammenarbeiten, um ein System-Backup durchzuführen. Die verfügbaren Module für den CS-6303R-Gehäuseswitch sind im Folgenden aufgeführt:ArtikelCS-6303RGesamtmodulsteckplätze3Managementsteckplätze2 (Steckplätze 2 und 3)Switch-Steckplätze2 (Steckplätze 1 und 2)Stromversorgungssteckplätze3GesamtportkapazitätMax. 10/100/1000BASE-T120Max. 1000BASE-X SFP-Anschlüsse120Max. 10G SFP+-Anschlüsse40Max. 40G QSFP+-Anschlüsse8Max. GPON-Ports48Als Core-Layer-Switch eignet sich der CS-6303R ideal für große Netzwerke und IP-Metropolennetzwerke, da er fortschrittliche, intelligente und sichere Funktionen sowie hohe Leistung und Flexibilität bietet.Skalierbare 10-Gigabit- und 40-Gigabit-LeistungDer CS-6303R-Gehäuseswitch bietet Gigabit-, 10-Gigabit- und 40-Gigabit-Ethernet-Konnektivität in einer hochflexiblen und widerstandsfähigen modularen Plattform. Mit einer hohen Switching-Kapazität unterstützt er L2/L3-Weiterleitung in Leitungsgeschwindigkeit und hohe Routing-Leistung für IPv4- und IPv6-Protokolle. Die skalierbare und flexible modulare Architektur unterstützt eine Weiterleitungsleistung von bis zu 1,47 Tbps in einem einzigen System. Sie sind ideal für die Kernschicht von Campus- und Unternehmensnetzwerken sowie für die Aggregationsschicht von IP-Metropolennetzwerken und Weitverkehrsnetzen geeignet.Umfangreiche Multi-Layer-NetzwerkprotokolleDer CS-6303R verfügt über eine vollständige Layer-3-Verwaltungsfunktion mit umfassenden Protokollen und Anwendungen, die eine schnelle Servicebereitstellung und -verwaltung sowohl für herkömmliche L2- als auch L3-Netzwerke ermöglichen. Er unterstützt fortschrittliche Routing-Protokolle wie RIP, RIPng, OSPFv2 und OSPFv3.Starker MulticastDer CS-6303R unterstützt eine Vielzahl von Multicast-Funktionen. Auf Layer 2 bietet er IPv4 IGMPv1/v2/v3 Snooping und IPv6 MLD v1/v2 Snooping. Mit dem Multicast VLAN Register (MVR) stehen Funktionen zur Kontrolle von Multicast-Empfängern/Sendern und zur Erkennung illegaler Multicast-Quellen zur Verfügung. Der CS-6303R unterstützt IPv4-zu-IPv6-Technologien einschließlich manuellem/automatischem IPv4-Tunnel, IPv6-zu-IPv4-Tunnel und ISATAP-Tunnel (Intra-Site Automatic Tunnel Addressing Protocol). Er unterstützt IPv6 Neighbor Discovery, DHCPv6, Path MTU Discovery, IPv6-basiertes Telnet, SSH und ACL und erfüllt damit die Anforderungen an die Verwaltung von IPv6-Netzwerkgeräten und die Kontrolle von Diensten.Hohe ZuverlässigkeitDie wichtigsten Komponenten des CS-6303R sind das Verwaltungsmodul, das Stromversorgungssystem, das Lüftersystem und die redundante Stromversorgung. Der CS-6303R unterstützt In-Service Software Upgrade (ISSU) und Graceful Restart (GR) für die Routing-Protokolle OSPF und BGP und gewährleistet so die unterbrechungsfreie Weiterleitung von Benutzerdaten während der Aktualisierung des Systems. Der CS-6303R unterstützt außerdem Bidirectional Forwarding Detection (BFD) und ermöglicht durch die Integration mit Layer 2- oder Layer 3-Protokollen eine sekundenschnelle Fehlererkennung und Servicewiederherstellung.Redundanter Ring, schnelle Wiederherstellung für kritische NetzwerkanwendungenDer CS-6303R unterstützt einen Redundanzschutzmechanismus und verfügt über eine starke, schnelle Selbstwiederherstellungsfähigkeit, um Unterbrechungen und externe Eingriffe zu verhindern. Er integriert das Layer 3 Virtual Router Redundancy Protocol (VRRP)-Protokoll und die Layer 2 Spanning Tree Protocol IEEE 802.1s MSTP (Multiple Spanning Tree Protocol)-Technologie in das Kundennetzwerk, um die Systemzuverlässigkeit und Betriebszeit zu verbessern. In einem einfachen Ringnetzwerk kann die Wiederherstellungszeit weniger als 50 ms betragen, um das Netzwerk schnell wieder in den Normalbetrieb zu bringen.Zentralisierte Hardware-Stacking-VerwaltungDer CS-6303R kann zum Aufbau einer virtuell logischen Einrichtung verwendet werden und bietet Unternehmen, Dienstanbietern und Telekommunikationsunternehmen eine flexible Kontrolle über Portdichte, Uplinks und Switch-Stack-Leistung. Der Chassis-Switch kann zur Redundanz in einem Ring verbunden werden, so dass die Datenintegrität auch dann gewährleistet ist, wenn ein Switch im Stack ausfällt. Sie können sogar Switches im laufenden Betrieb austauschen, ohne das Netzwerk zu unterbrechen, was den Prozess der Aufrüstung des LANs zur Erfüllung steigender Bandbreitenanforderungen erheblich vereinfacht.Leistungsstarke Sicherheit von Layer 2 bis Layer 4Der CS-6303R bietet umfassende Zugriffskontrolllisten (Access Control List, ACL) von Layer 2 bis Layer 4 zur Durchsetzung von Sicherheit bis zum Rand. Sie kann verwendet werden, um den Netzwerkzugang zu beschränken, indem Pakete auf der Grundlage von Quell- und Ziel-IP-Adressen, TCP/UDP-Ports oder definierten typischen Netzwerkanwendungen abgelehnt werden. Ihr Schutzmechanismus umfasst auch 802.1x portbasierte und MAC-basierte Benutzer- und Geräteauthentifizierung. Die private VLAN-Funktion verhindert die Kommunikation zwischen Edge-Ports und gewährleistet so die Privatsphäre der Benutzer.Erweiterter IP-NetzwerkschutzDer CS-6303R bietet außerdem die Funktionen DHCP Snooping, IP Source Guard und Dynamic ARP Inspection, um IP-Snooping-Angriffe zu verhindern und ARP-Pakete mit ungültigen MAC-Adressen zu verwerfen. Netzwerkadministratoren können nun hochsichere Unternehmensnetzwerke mit deutlich weniger Zeit- und Arbeitsaufwand als bisher aufbauen.Verbesserte ServicequalitätDer CS-6303R unterstützt das DiffServ-Modul vollständig, so dass Benutzer die Bandbreite der Warteschlangen an jedem Port festlegen können. WRR-, SP- und SWRR-Planung sind ebenfalls möglich. Der Chassis-Switch unterstützt Port-Sicherheit, um vertrauenswürdige CoS-, DSCP-, IP-Präzedenz- und Port-Prioritäten zu aktivieren. Benutzer können die DSCP- und CoS-Werte von Paketen ändern, so dass der Verkehr nach Port, VLAN, DSCP, IP-Präzedenz und ACL-Tabelle klassifiziert werden kann. Benutzer können auch die DSCP- und IP-Präzedenzwerte von Paketen ändern, um unterschiedliche Bandbreiten für Sprache, Daten und Video zuzuweisen und so verschiedene Stufen der Servicequalität einzustellen.Effiziente und sichere VerwaltungFür eine effiziente Verwaltung ist der CS-6303R mit Konsolen-, Web- und SNMP-Verwaltungsschnittstellen ausgestattet.Mit der integrierten webbasierten Verwaltungsschnittstelle bietet der Chassis-Switch eine benutzerfreundliche, plattformunabhängige Verwaltungs- und Konfigurationsmöglichkeit.Für die textbasierte Verwaltung kann über Telnet und den Konsolenport darauf zugegriffen werden. Um die Einarbeitungszeit in das Produkt zu verkürzen, bietet der Chassis-Switch Cisco-ähnliche Befehle über Telnet oder den Konsolenport, so dass der Kunde keine neuen Befehle von diesen Switches erlernen muss. Für standardbasierte Überwachungs- und Verwaltungssoftware bietet er eine SNMPv3-Verbindung, die den Paketinhalt bei jeder Sitzung für eine sichere Fernverwaltung verschlüsselt.Darüber hinaus bietet der Chassis-Switch eine sichere Remote-Verwaltung durch Unterstützung von SSHv2-, TLSv1.2- und SSLv3-Verbindungen, die den Paketinhalt bei jeder Sitzung verschlüsseln.Extraktives Netzteil für mehr FlexibilitätDer CS-6303R ist mit einem ausziehbaren 100-240-V-Wechselstromnetzteil ausgestattet, das den Austausch des Strommoduls erleichtert. Darüber hinaus verfügt der Chassis-Switch über zwei zusätzliche Steckplätze für die Backup-Stromversorgung an der Vorderseite, so dass Benutzer ein zweites Wechsel- oder Gleichstromnetzteil zur Redundanz installieren können. Die AC- und DC-Stromversorgungsoptionen sind austauschbar. Das redundante Stromversorgungssystem wurde speziell für die Anforderungen von High-Tech-Einrichtungen entwickelt, die ein Höchstmaß an Stromversorgungssicherheit benötigen.Skalierbares Hochleistungs-GPON für FTTx-AnwendungenPLANET CS6-16PON4C4S4X GPON Optical Line Terminal (OLT)-Modul besteht aus 16 GPON-Ports, vier Gigabit TP/SFP-Kombi-Ports, vier Gigabit SFP-Ports, vier 10G SFP+-Ports und einem Management-Port. Es entspricht ITU-T G.984/G.988 und erfüllt die technischen Anforderungen für GPON OLTs im Netzzugang. Er ist einfach zu installieren und zu warten, um eine GPON-Installation mit bis zu 1024 ONU- und HGU-Geräten zu realisieren, und bietet hocheffektive GPON-Lösungen und ein bequemes Management für Glasfaser-Breitbandnetzwerke. Sie bietet eine hohe Bandbreite von bis zu 2,5 Gbit/s im Downstream und 1,25 Gbit/s im Upstream, eine Fernabdeckung von bis zu 20 km zwischen den Geräteknoten und Flexibilität bei der Netzwerkbereitstellung. Es handelt sich um eine kosteneffiziente Zugangstechnologie, die ein zuverlässiges und skalierbares Netzwerk für Triple-Play-Dienstanwendungen wie HDTV, IPTV, Voice-over-IP (VoIP) und Multimedia bietet.Hauptmerkmale3 offene Modulsteckplätze: Bis zu 2 Management-Module (Slot 2 und Slot 3), bis zu 2 Switch-Module (Slot 1 und Slot 2)Hot-Swap-fähige Switching-Module1 serielle RJ45-Konsolenschnittstelle am Management-Modul für grundlegende Switch-Verwaltung und -EinrichtungMGMT-Port am Management-Modul für HTTP-Server-ZugriffRedundantes Stromversorgungssystem3 Stromversorgungs-Steckplätze100~240V AC und 36-72V DC StromredundanzAktiv-aktiv redundanter StromausfallschutzBackup eines katastrophalen Stromausfalls auf einem NetzteilIP Routing-FunktionenIPv4-Routing-Protokoll unterstützt RIP v1/v2, OSPFv2 und BGP4IPv6-Routing-Protokoll unterstützt RIPng, OSPFv3 und BGP4+Routing-Schnittstelle bietet VLAN-Routing-ModusPolicy-based Routing (PBR) für IPv4VRRP-Protokoll für redundante Routing-BereitstellungUnterstützt Routen-RedistributionMulticast-Routing-FunktionenUnterstützt Multicast-Routing-Protokolle: PIM-DM, PIM-SM, PIM-SSMSUnterstützt IGMP v1/v2/v3Schicht-2-FunktionenUnterstützt VLAN: IEEE 802.1Q tag-basiertes VLAN, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP für dynamisches VLAN-Management, Private VLANUnterstützt Link Aggregation: 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (static trunk)Unterstützt Spanning Tree Protocol: STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sPort-Spiegelung, Schleifenschutz, LLDP, Ethernet OAM 802.3ah/802.1ag/ITU-Y.1731Quality of ServiceIngress Shaper und Egress Rate Limit pro Port Bandbreitenkontrolle8 Prioritätswarteschlangen an allen Switch-Ports: IEEE 802.1p CoS/DSCP/Präzedenz, VLAN-ID, richtlinienbasierte Eingangs- und Ausgangs-QoSMulticastUnterstützt IPv4 IGMP Snooping v1, v2 und v3Unterstützt IPv6 MLD Snooping v1 und v2Querier-Modus-UnterstützungMVR (Multicast VLAN Registration)SicherheitAuthentifizierung: IEEE 802.1x portbasierte Netzwerkzugriffsauthentifizierung, integrierter RADIUS-Client, RADIUS/TACACS+-BenutzerzugriffsauthentifizierungZugriffskontrollliste: IP-basiert, MAC-basiert, zeitbasiert ACLDHCP Snooping, dynamische ARP-Inspektion, IP Source GuardVerwaltungIPv4- und IPv6-Dual-Stack-VerwaltungSwitch-Verwaltungsschnittstellen: Konsole und Telnet CLI, HTTP Web, SNMP v1/v2/v3, SSHv2, SSLv3, TLSv1.2SNMP-Verwaltung: Vier RMON-Gruppen, SNMP-Trap für Schnittstelle Link Up/DownEingebauter TFTP-Client, BOOTP und DHCP für IP-AdresszuweisungSystemwartung: Firmware-Upload/Download über HTTP, Reset-Taste, DoppelbilderDHCP-Funktionen: DHCP Relay, DHCP Option 82, DHCP ServerBenutzerprivilegienkontrolle, NTP und SNTP, Netzwerkdiagnose: SFP-DDM, ICMP Remote IP Ping, Syslog Remote Alarm, System LogStacking ManagementVirtualisierte mehrere CS-6303R Switches, die in ein logisches Gerät integriert sindEinzelne IP-Adress-Stack-Verwaltung, unterstützt bis zu 2 Hardware-Einheiten, die zusammen gestapelt sindStacking-Architektur unterstützt Redundanz-Ring-ModusSpezifikationen (Auszug)Gesamtzahl der Slots: 3Max. Verwaltungsmodul: 2 (Steckplatz 2 und 3), Dual Master Control Redundanz und automatische WiederherstellungMax. Switch-Modul: 2 (Steckplatz 1 und 2)Anzahl der Netzteileinschübe: 3Anzahl der Lüftereinschübe: 1, hot-plug-fähig (2 Axiallüfter)Abmessungen (B x T x H): 482,6 x 376,2 x 178,2 mm (mit Rack-Mount-Kit), 4 HE hochGewicht: 11 kg (leer), 14,4 kg (Chassis mit 1 AC-Leistungsmodul und 1 Verwaltungsmodul)Stromanschluss: AC: Eingang 100-240V~, 5A Max 50~60 Hz; DC: Eingang 36-72V , 12,7A MaxLeistungsaufnahme: <350W
