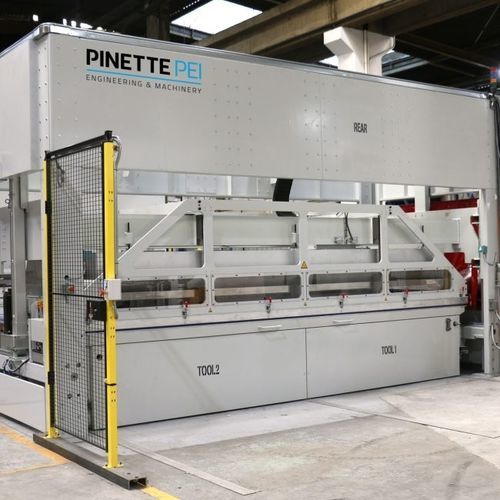

Kunststofffolien-Thermoformmaschine HDF

automatischVakuum

ANLAGE ZUR WARMUMFORMUNG (HDF) Pinette bietet Anlagen zur Thermoformung, für trockene Kohlenstofffaserlaminate und Prepreg-Materialien an. Unsere Maschinen können an Reinräume angepasst werden; so passt das Infrarotgerät zu Anforderungen an Reinräume der Klasse 8 (Staub, Luftstrom, Hitzebildung) und ist mit vier Pfosten aus Stahlprofil ausgestattet. Die Warmumformungsmaschine setzt sich zusammen aus: • - Einem maschinengeschweißten Rahmen • - Infrarot-Heizkörpern niedriger Dichte • - Kühlergebläse • - Absaugpumpe • - Vorform-Werkzeugkennzeichnung • - Silikonmembran zur Verhinderung einer Verschmutzung sauberer Räume Die Infrarot-Heizstrahler haben einen Gesamthub von 1200 mm, um sich genau an den Abstand zwischen Heizstrahler und Vorformwerkzeug anzupassen. Der elektrische Transporttisch, ausgestattet mit 10 Thermoelementen, hat 6 Rollen, die auf dem Boden laufen, und wird durch Sensoren ausgerichtet. Das ganze System wird über eine SPS gesteuert, die eine Werkzeugtemperaturkontrolle und Heizungsregelung ermöglicht. Anweisungen und Meßwerte sind benutzerfreundlich auf dem Bedientableau zusammengefasst. Bis zu 8 Schemata können gleichzeitig angezeigt werden. Als erfahrenes Planungsunternehmen kann Pinette auch maßgeschneiderte Anlagen konstruieren und liefern, die an Ihre spezifischen Bedürfnisse für Ihre Vorformproduktion angepasst sind.
