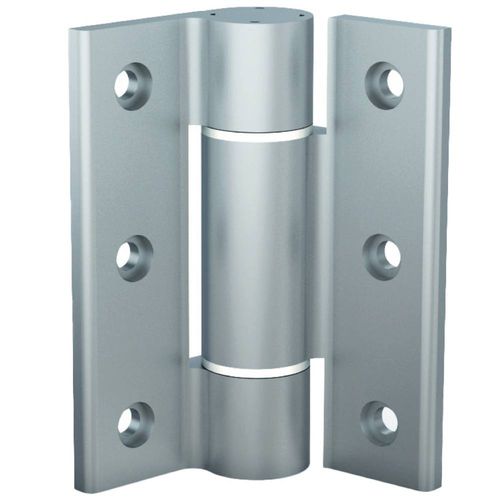

Scharnier mit integrierter Verschlussdämpfung 75-1-0004AluminiumeloxiertTür
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Aluminium
- Verarbeitung
- eloxiert
- Anwendung
- Tür
- Weitere Eigenschaften
- kleinformatig, mit integrierter Verschlussdämpfung
- Länge
100 mm
(3,937 in)- Breite
82,5 mm
(3,248 in)- Dicke
5,5 mm
(0,217 in)- Drehmoment
Max: 4,5 Nm
(3,32 ft.lb)Min: 2,5 Nm
(1,84 ft.lb)
Beschreibung
GEDÄMPFTE SOFT-CLOSING SCHARNIERE AUS ALUMINIUM
- Gedämpftes Soft-Closing Scharnier: Verhindert ein Zuschlagen des Deckels
- Dämpfungsrichtung siehe Pfeil in der Zeichnung.
- Funktion gewährleistet bis 115°.
- Nicht über 115° verwenden! Andernfalls kann der interne Mechanismus zerstört werden.
- Bitte nicht gegen die Tür drücken in Dämpfungsrichtung um die Bewegung zu beschleunigen. Das kann das Produkt beschädigen.
- Bei einem kleinen Öffnungswinkel tritt kein Dämpfungseffekt auf.
- Drehmoment Berechnung: Drehmoment (N.m) = L (m) x 1/2 x W (kg) x 9.8 mit:
L = Türhöhe in Meter
W = Türgewicht in Kilogramm
- Temperaturbereich: 0 bis + 40°C.
- Anwendung Vertikal: Bei Verwendung eines Soft-Close Scharnier gemeinsam mit einem Federscharnier (Art-Nr. 72-1-4231 oder 72-1-4232) der selben Baugröße ergibt sich eine hervorragende automatische Soft-Close Funktion für Türen ohne weitere Zusatzelemente.
Für weitere Informationen bitte kontaktieren Sie uns.
