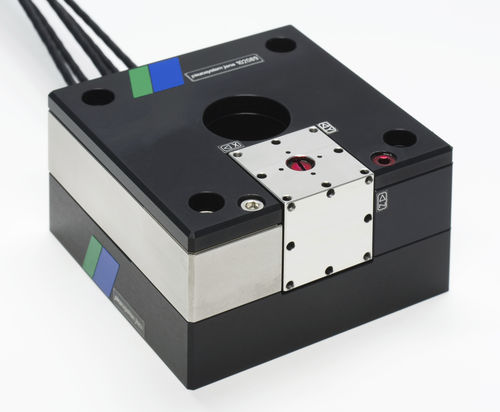

XY-Positioniertisch PENTOR
Zelektrisch5-Achs

XY-Positioniertisch
XY-Positioniertisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Ausrichtung
XY, Z
Typ
elektrisch
Achszahl
5-Achs
Weitere Eigenschaften
Hochpräzision
Hub

Max: 100 µm

Beschreibung

Eigenschaften: Stellbereich in x-, y- und z-Richtung bis zu 100 µm ±2 mrad in zwei orthogonal angeordneten Achsen (J,F) Zentrale Durchgangsbohrung D = 17 mm Optional mit DMS ausgestattet In optischen Aufbauten wird des Öfteren eine zentrale Öffnung (beispielsweise zum Durchführen von Licht) benötigt. Für solche Anwendungen wurde der PENTOR mit einer 17mm Durchgangsöffnung entwickelt. Der 5-Achsen-Piezo-Positionierer PENTOR ist ein Positioniersystem mit 100µm Hub in XYZ, sowie einem Kippwinkel von ±2 mrad in zwei orthogonal angeordneten Achsen (jq). Eine 17 mm große Durchgangsöffnung ermöglicht eine problemlose Licht- bzw. Faserdurchführung für alle Applikationen in der Mikroskopie und der Faseroptik. Neuartig ist die Temperaturkompensation der im Kippsystem integrierten Aktoren. Die Anordnung der Kippachsen ermöglicht eine Plus-Minus-Verkippung der Arbeitsplatte.
