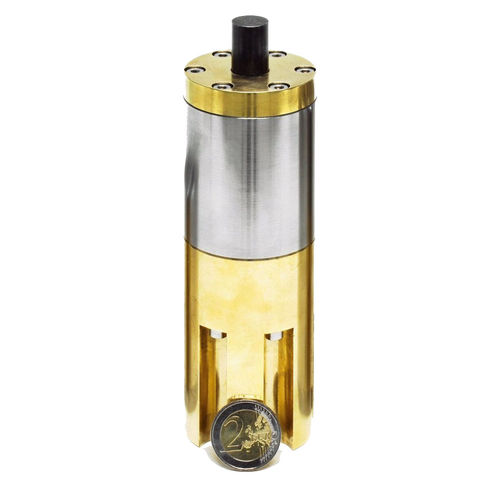

Stoßwellen-Piezomotor PIA

linearKeramik

Eigenschaften: Einstellbare Stoßparameter wie Energie/Beschleunigung/Auslenkung/E 10.000 g, Deh­nung bis > 100 µm Hohe Reproduzierbarkeit der Stoßparameter, präzises Zeitverhalten Pulsenergien bis in den Joule-Bereich Variable Stoß-Wiederholraten Extrem niedrige Anstiegszeiten im µs Bereich Pulsbreiten um 10 µs Präzise Auslösbarkeit im µs-Bereich durch exaktes Triggern Kontakt zwischen Aktor und Prüfkörper besteht bereits vor dem Stoß Funktionsprinzip der PIA-Stoßgeneratoren Wird ein Piezo schnell aufgeladen, springt die axiale Druckspannung in der Keramik sofort auf einen hohen Wert. Der so erzeugte Blockierdruck wird aufgebaut und führt zu einer hohen Beschleunigung mit hohen Dehnraten. In der Folge expandiert der Piezo-Stab mit starker Beschleunigung. Auf diese Weise kann der Piezo eine propagierende Stoßfront in einem angekoppelten Körper aufbauen. Der Piezo stellt damit also einen “aktiven Stab“ dar, der mittels elektrischer Leistungspulse mechanische Stöße erzeugt.
