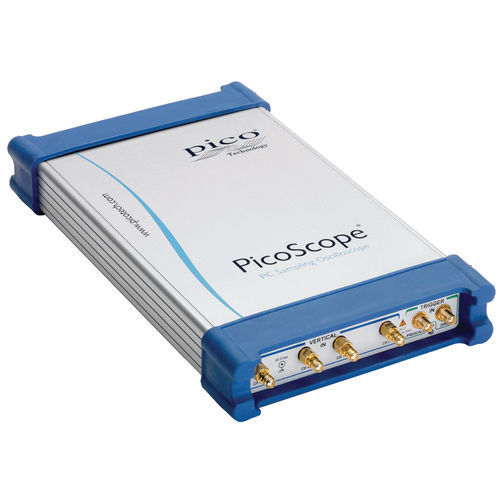

Tisch-Oszilloskop PicoScope 9300 series

digitaloptischDifferential

Abtastoszilloskope bis 25 GHz mit TDR/TDT und optischen Modellen elektrische Oszilloskope von 15 bis 25 GHz, optische Oszilloskope von 9,5 GHz, TDR/TDT, 2- und 4-Kanal, kompakte, tragbare USB-Geräte. Diese Geräte benötigen nur wenig Platz auf Ihrem Arbeitstisch und sind klein genug, um sie zusammen mit Ihrem Laptop für Prüfungen vor Ort zu transportieren, aber das ist noch nicht alles. Anstatt entfernte Tastköpfe zu verwenden, die an einem großen Tischgerät befestigt sind, können Sie das Oszilloskop direkt neben dem zu prüfenden Gerät positionieren. Zwischen dem Oszilloskop und dem Prüfling liegt dann nur noch ein kurzes, verlustarmes Koaxialkabel. Alles, was Sie brauchen, ist in das Oszilloskop integriert, so dass Sie sich keine Gedanken über teure Hardware- oder Software-Erweiterungen machen müssen. - 15 TS/s (64 fs) sequentielle Abtastung - Bis zu 15 GHz vorskaliert, 2,5 GHz Direkttrigger und 11,3 Gb/s Taktrückgewinnung - Branchenführender 16-Bit-ADC mit 1 MS/s und 60 dB Dynamikbereich - Augen- und Maskentests bis 16 Gb/s mit bis zu 223-1 Pattern Lock - Intuitive, Touch-kompatible Windows-Benutzeroberfläche - Umfassende integrierte Messungen, Histogramming und editierbare Datenmaskenbibliothek - Integrierter, differenzieller, entzerrbarer TDR/TDT-Stufengenerator Typische Anwendungen - Telekommunikations- und Radartests, Service und Fertigung - Lichtwellenleiter-, Transceiver- und Lasertests - RF-, Mikrowellen- und Gigabit-Digitalsystemmessungen - Radarbänder I, G, P, L, S, C, X, Ku - Präzise Zeit- und Phasenanalyse - Entwurf und Charakterisierung digitaler Systeme - Augendiagramm-, Masken- und Grenzwerttests bis 10 Gb/s - Ethernet, HDMI 1, HDMI 2, PCI, SATA, USB 2.0, USB 3.0 - TDR/TDT-Analyse von Kabeln, Steckern, Backplanes, PCBs und Netzwerken - Prüfung von optischen Fasern, Transceivern und Lasern - Charakterisierung von Halbleitern
