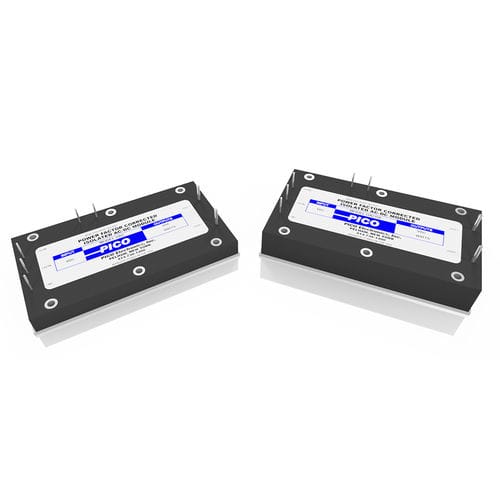

PFC-Modul UAC series

Erfüllt die Anforderungen der EN/IEC 61000-3-2 Universelle Eingangsspannung: 85 bis 265 VAC Leistungsfaktor korrigiert, 0,99 (50 - 100% Volllast) Platzsparendes Design: Ein Modul ersetzt zwei Spezielle Ausgangsspannungen verfügbar Geregelte Ausgangsspannung Hergestellt in den USA, vollständig gekapselt Typische Merkmale/elektrische Eigenschaften AC-Netzeingangsspannung: 85 bis 265 VAC 47-440 Hz Ausgangsleistung: 100 bis 200 Watt, siehe Tabelle Ausgangsspannungswelligkeit: 75-200 mV, siehe Tabelle Einschaltstrom typisch: 120 VAC Eingang: 20-40 AMPS 240 VAC Eingang: 15-20 AMPS Betriebstemperatur: 0 bis 85º C, Gehäusetemperatur. Siehe Anwendungshinweise für geeignete thermische Überlegungen. Isolierung: Vom Eingang zum DC-Ausgang: 4242 VDC Vom Eingang oder DC-Ausgang zum Gehäuse: 2121 VDC Vom AC-Eingang zum 380 VDC-Hilfsausgang: Nicht-isoliert Erforderlicher Kondensator: Extern an den 380 VDC-Hilfsstromanschlüssen: 220µf, 450 Volt Elektrostatisch * MUSS INSTALLIERT WERDEN Kurzschlussschutz: Kontinuierlich Betriebsfrequenz: 100KHz
