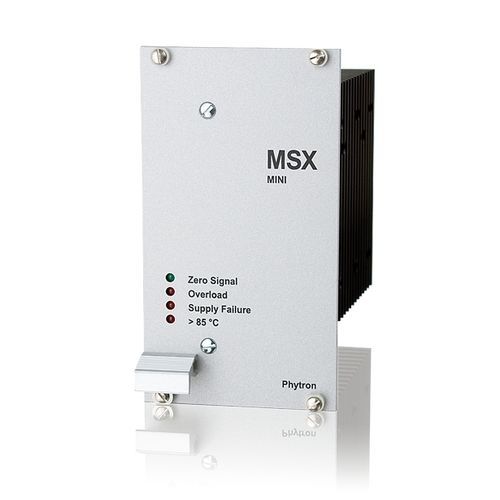

Leistungsverstärker MSX

für Schrittmotoren

Die leistungsstarke MSX Schrittmotor-Endstufe mit 60 bis 120 VDC und bis 15 APEAK im 19" Rack Als leistungsstarke Endstufe eignet sich die MSX mit bis zu 800 Watt Wellenleistung insbesondere sowohl für anspruchsvolle Handling- und Maschinenzustellungsaufgaben als auch für durchsatzstarke Sortier- und Bestückungsmaschinen. Technische Details • Ministep-Endstufe zur bipolaren Ansteuerung von 2-Phasen-Schrittmotoren • Phasenstrom bis 15 APEAK • bei 60 bis 120 V Versorgungsspannung • Schrittauflösung bis 1/20 Schritt • Lauf- und Stoppstrom in 16 Stufen getrennt voneinander einstellbar • Wählbarer Phasenstromverlauf: konventionell oder sinusförmig • Stromkurvenoptimierung: Current Shaping oder Blow Up • Opto-entkoppelte Eingänge für 5 V Eingangspegel: Takt, Drehrichtung, Boost und Aktivierung • Zuschaltbarer Reset-Eingang • Opto-entkoppelte Ausgänge: Grundstellung, Fehler • Status-LED-Anzeigen • Einbau in 19" / 3 HE-Einschübe • Kompatibel zu MSO, MSO MINI und SMD Baugruppen Verfügbare Varianten • aktiviertem Reseteingang • 24 V Eingangspegel
