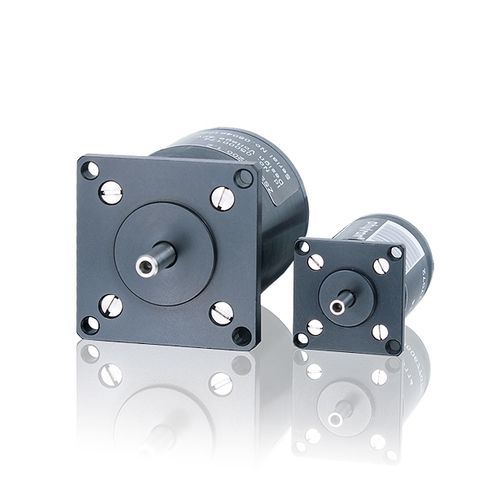

Hochpräzisionsmotor ZSS Series

DC2-Phasen-Schritt70 V

Präzisions-Schrittmotor mit optimaler Geometrie und Magnetisierung für weiches Laufverhalten Phytron ZSS-Schrittmotoren (19 - 56 mm) vereinen höchste Präzision mit weichem Laufverhalten. Mit bis zu 102.400 anfahrbaren Positionen (200-schrittiger Motor im Mikrostepping-Betrieb mit 1/512 Schrittauflösung und Encoder) punktet unser ZSS-Motor mit höchster Positioniergenauigkeit. Auf Grund der geometrischen Eigenschaften seiner Bauform bietet der ZSS-Motor ein sehr ausgewogenes, ruhiges und resonanzarmes Laufverhalten. Profitieren Sie von geringer Geräuschentwicklung, dem typischen weich fließenden Motorlauf und daraus resultierenden, hervorragenden Ergebnissen in optischen oder mechanischen Präzisionsanwendungen. Technische Details • Zweiphasen-Hybrid-Schrittmotoren für bipolare oder unipolare Ansteuerung • Haltemomente von 3,8 mNm bis 700 mNm • Baugrößen 19 bis 56 • Bis zu 3 verschiedene Motortypen und 3 Standardwicklungen pro Baugröße • Standardschrittzahl 200 • Sonderschrittzahlen je nach Baugröße 8, 24, 56, 72, 500 • Schutzart mindestens IP40 • Zulässige Umgebungstemperatur –30 bis +80 °C Optional: • Getriebe • Motorbremse • Inkrementalgeber • Zweites Wellenende Verfügbare Varianten • Baugrößen, Schrittzahlen, Wicklungen: siehe Tabelle im Datenblatt
