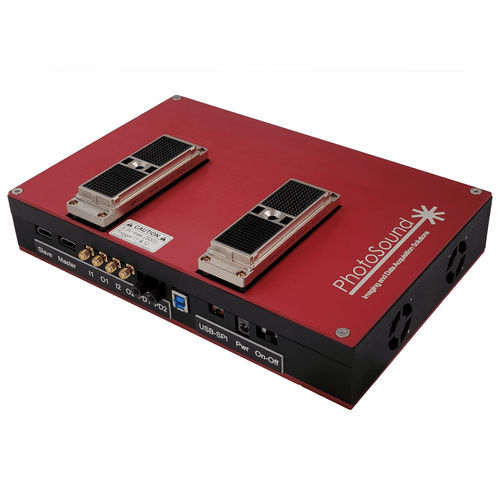

Wandler / analog / digital LEGION ADC

MehrwegkompaktUSB

Die LEGION ADC-Einheit bietet einen vollständig parallelen Betrieb für die gleichzeitige Datenerfassung von allen Kanälen ohne Multiplexing in einem ultrakompakten externen USB-Gehäuse. Jede Einheit unterstützt 128- und 256-Element-Detektoren. Bis zu vier ADC-Einheiten können parallel betrieben werden, um 1024 Datenerfassungskanäle zu ermöglichen. Wenn mehr Kanäle gewünscht werden, können bis zu 16 Einheiten parallel betrieben werden, wenn der Synchronisations-Hub von PhotoSound (LEGION Hub) verwendet wird, was zu einer beispiellosen Anzahl von 4096 Kanälen führt. Eingehende analoge Signale können auf jedem Kanal durch optionale, integrierte Vorverstärker um feste 40 dB verstärkt werden. Auf besonderen Wunsch ist die lineare Sonde ohne Gehäuse erhältlich, damit der Endanwender kundenspezifische photoakustische Arrays integrieren kann. MERKMALE Kompakte, robuste und leichte Gehäuse mit integrierten Lüftern Streaming ADCs für kontinuierliche Datenerfassung ohne Pufferung oder Multiplexing Jeder Analogkanal hat einen integrierten Verstärker mit digital gesteuerter Verstärkung Akustoelektrisch Generierung eines Triggerausgangs mit definierter Rate oder Wiederholung eines externen Triggereingangs mit programmierter Verzögerung Schließen Sie bis zu vier Geräte parallel an und erfassen Sie mehr Daten mit schnellen Datenerfassungsraten Synchronisierung externer Hardware mit der Datenerfassung über elektronische oder optische IN/OUT-Anschlüsse Eigenständige Steuerungssoftware auf Basis von MATLAB, offenes SDK in C# und Zugriff auf RF-Rohdaten Anwendungen Photoakustik (Optoakustik) Röntgeninduzierte Akustik Thermoakustik Akustoelektrik 3D-Tomographie Photoakustische Mikroskopie (PAM) 2D-Bildgebung Multi-Sensor-Überwachung Zerstörungsfreie Prüfung Herstellung von Schallwandlern Niederspannungs-Ultraschall
