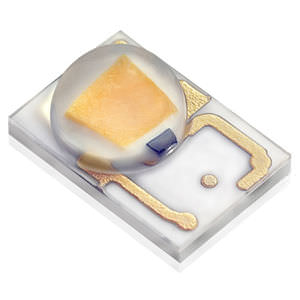

Orange LED LUXEON HL1Z & Fusion

blaurotgrün

Übersicht

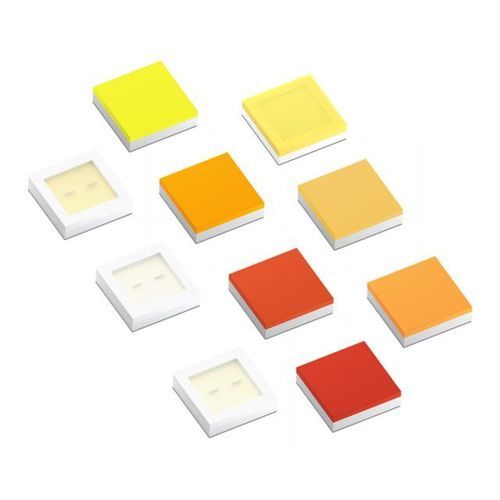

Die LUXEON HL1Z Color Line & Fusion Familie sind CSP (Chip Scale Package) LED-Emitter im 1414-Gehäuse (1,4 mm × 1,4 mm). Entwickelt für kompakte Einzel-Emitter- und Mehrfarben-Cluster-Anwendungen, bietet die Serie gesättigte Direktfarben, phosphor-konvertierte Farben sowie Fusion-Varianten, die für Weißabstimmung und gerichtete Schmalstrahlquellen (1.800 K–6.500 K) optimiert sind.

Funktionen & Vorteile

• Das CSP-1414-Gehäuse ermöglicht sehr kompakte Cluster-Designs und geringe LED-Abstände für effektives Farbmischen.
• Unterstützt hohe Leistungsdichte (bis zu 2 W elektrisch pro LED) für hohe Ausgangsleistung in kleinen Bauformen.
• Phosphor-konvertierte Varianten bieten über Temperatur eine stabile Farbwiedergabe.
• Fusion Red/Green/Blue sind für weiße Abstimmung und hohe Direktivität in kompakten Formfaktoren ausgelegt.
• Ergänzend zur LUXEON HL1Z Weiß-LED-Serie für kombinierte Mehrfarben-/Weiß-Lösungen.

Produktleistung (angegeben bei Teststrom 350 mA, Tj = 85°C)

• PC Red — typischer Lichtstrom: 20 lm (Beispiel: L1HZ-PCR1000000000)
• PC Red Orange — typisch: 35 lm (L1HZ-RNG1000000000)
• PC Amber — typisch: 119 lm (L1HZ-PCA1000000000)
• PC Green — typisch: 195 lm (L1HZ-PCG1000000000)
• Green (direkt) — Dominante 520–535 nm, typisch 145 lm (L1HZ-GRN1000000000)
• Blue (direkt) — Dominante 470–485 nm, typisch 57 mW radiometrisch (L1HZ-BLU1000000000)
• Royal Blue — Dominante 450–460 nm, typisch 610 mW radiometrisch (L1HZ-RYL1000000000)
• Fusion Red — typisch: 70 (L1HZ-FCR1100000000); Fusion Green — typisch: 152 (L1HZ-FCG1100000000); Fusion Blue — typisch: 137 (L1HZ-FCB1100000000)

Zusätzliche Produktinformationen

• Das CSP 1414-Gehäuse (1,4 mm × 1,4 mm) ermöglicht eine minimale Light Emitting Surface (LES) für kleine Abstrahlwinkel und kompakte Richtspots.
• Fusion-Varianten sind für hohe Richtwirkung und Weißabstimmung in kompakten Clustern ausgelegt.
• Typische SPD-Diagramme und normalisierte Spektraldaten sind für Direct Colors, PC Colors und Fusion-Varianten veröffentlicht (Anwendungs-/Prüfbedingungen: 350 mA, Tj = 85°C).

Spezifikationen

• Manufacturer / Brand: Lumileds
• Product family: LUXEON HL1Z Color Line & Fusion
• Gehäusetyp: CSP (Chip Scale Package), 1414 (1,4 mm × 1,4 mm)
• Testbedingungen: 350 mA, Tj = 85°C
• Maximale elektrische Leistung pro LED: bis zu 2 W
• Verfügbare Varianten: PC Red, PC Red Orange, PC Amber, PC Green, Green, Blue, Royal Blue, Fusion Red, Fusion Green, Fusion Blue
• Vorgesehene Anwendungen: Einzel-Emitter, kompakte Mehrfarben-Cluster, weiß-abstimmbare Quellen (1.800 K–6.500 K), gerichtete Small‑Beam‑Spots, Mehrfarben‑Beleuchtungsarrays
• Beispiel-Teilenummern: L1HZ‑… Serie (z. B. L1HZ-PCR1000000000 für PC Red)
