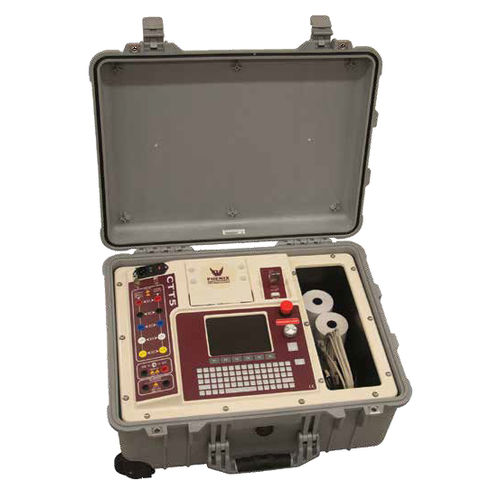

Tragbares Isolationsmessgerät CCT-5

Das CTT-5 testet das Verhältnis von Stromwandler, Phasenverschiebung, Polarität, Erregung, Sättigung, Wicklungswiderstand und Isolationswiderstand nach dem Spannungsverfahren gemäß den Normen ANSI/IEEE C57.13.1 & IEC 60044-1, wobei die Spannung an die sekundäre X klemmen des Stromwandlers. Der CTT-5 Lasttest speist einen Strom in den Sekundärkreis ein, um die Integrität der Stromschaltung zu überprüfen und deren Impedanz und VA zu bestimmen. Diese Informationen sind erforderlich, um sicherzustellen, dass der CT unter allen Umständen funktioniert. Konstruktionsmerkmale - Das hochauflösende Farbdisplay ermöglicht es dem Bediener, Folgendes zu tun erstellen und Speichern von wiederholbaren Testplänen - Alle Tests werden in automatischer Reihenfolge durchgeführt ohne dass der Bediener eingreifen muss - Robustes Design für den anspruchsvollsten Einsatzbereich testumgebungen - Großer interner Speicher (200 Testdateien, in denen sich die Dateien befinden) jeweils bis zu 10 Erregungskurven aufweisen können und 140 Testplandateien) - Alle CT-Typenschilder und Ausstattungsdetails sind gespeichert mit der Testergebnisdatei - Eingebauter Thermodrucker - Vollständige QWERTY-Tastatur für einfache Dateneingabe vor Ort - 2000 VAC Sättigungsprüfspannung mit Kniepunkt spannungsmessgeräte (ANSI 10/50, IEC 60044, IEEE 30) und IEEE 45) - Schneller vollständiger Testbetrieb. Der Handbetrieb ist verfügbar zur Fehlersuche und Spezialdiagnose testen. - Der Lastmodus ermöglicht die Analyse der sekundärkreis angeschlossen an den CT - Einfache Einrichtung von Testplänen werden am Gerät erstellt - Praktisch integriertes Aufbewahrungsfach für Messleitungen - Automatische Erstellung von Prüfberichten - Benutzerdefinierte Zeitdauer für die Isolierung widerstand test (10 bis 60 Sekunden) - Automatischer Entmagnetisierungsvorgang
