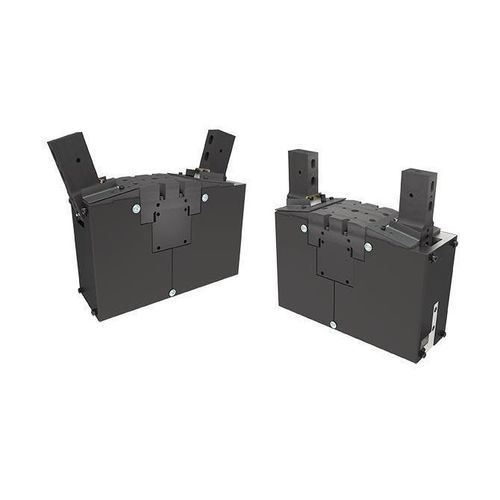

Pneumatische Spanneinheit PFD seriesmit Nockenwellefür Schweißverbindungenzum Schweißen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Nockenwelle, pneumatisch
- Anwendung
- zum Schweißen, für Schweißverbindungen
- Weitere Eigenschaften
- modular, abnehmbar
- Stärke
20,4 kN
- Länge
412,4 mm
(16,2 in)- Breite
380 mm
(14,96 in)- Dicke
150,4 mm
(5,92 in)
Beschreibung
Übersicht
Die pneumatische Rahmenklemme Series PFD liefert über einen weiten Druckbereich eine konstante hohe Spannkraft und eignet sich für anspruchsvolle Anwendungen wie Body-in-White, Rahmenschweißen und schwere Fertigung. Der nockengetriebene Mechanismus erzeugt bis zu 4.581 lb (20,4 kN) Gesamtspannkraft, um große oder komplexe Baugruppen zuverlässig zu sichern.
Vorteile
Für Flexibilität und Servicefreundlichkeit ausgelegt, verfügt die PFD über breite Backenöffnungen, mehrere austauschbare Backenvarianten und robuste Werkzeugflächen mit Passstiftpositionen zur Vereinfachung der Vorrichtungskonstruktion. Ein modulares Backensystem ermöglicht schnelles Entfernen oder Anpassen für kurze Umrüstzeiten. Abnehmbare Schweißabdeckungen schützen die Innenkomponenten und erlauben Wartung sowie Justage von Näherungsschaltern ohne Ausbau der Klemme aus der Vorrichtung. Die Einheit bietet Switch-Ready-Fähigkeit, integrierte Durchflussregelung, einen leisen Zyklus unter 0,7 Sekunden und rückwärtskompatible Montageflächen für den direkten Austausch vorhandener Rahmenklemmen.
Anwendungsbereiche
Videos / Animationen verfügbar
Technische Daten
Die pneumatische Rahmenklemme Series PFD liefert über einen weiten Druckbereich eine konstante hohe Spannkraft und eignet sich für anspruchsvolle Anwendungen wie Body-in-White, Rahmenschweißen und schwere Fertigung. Der nockengetriebene Mechanismus erzeugt bis zu 4.581 lb (20,4 kN) Gesamtspannkraft, um große oder komplexe Baugruppen zuverlässig zu sichern.
Vorteile
Für Flexibilität und Servicefreundlichkeit ausgelegt, verfügt die PFD über breite Backenöffnungen, mehrere austauschbare Backenvarianten und robuste Werkzeugflächen mit Passstiftpositionen zur Vereinfachung der Vorrichtungskonstruktion. Ein modulares Backensystem ermöglicht schnelles Entfernen oder Anpassen für kurze Umrüstzeiten. Abnehmbare Schweißabdeckungen schützen die Innenkomponenten und erlauben Wartung sowie Justage von Näherungsschaltern ohne Ausbau der Klemme aus der Vorrichtung. Die Einheit bietet Switch-Ready-Fähigkeit, integrierte Durchflussregelung, einen leisen Zyklus unter 0,7 Sekunden und rückwärtskompatible Montageflächen für den direkten Austausch vorhandener Rahmenklemmen.
Anwendungsbereiche
- Body-in-White Montage
- Rahmenschweißen
- Spannung bei schwerer Fertigung und großen bzw. komplexen Baugruppen
Videos / Animationen verfügbar
- PFD Funktionsweise
- PFD Leistungs-Vergleich
- PFD Anwendungen
Technische Daten
- Gesamtspannkraft: bis zu 4.581 lb (20,4 kN)
- Nockengetriebener Mechanismus
- Ausgelegt für Betrieb über einen weiten Druckbereich für konstante Spannkraft
- Breite Backenöffnungen
- Mehrere Backenvarianten verfügbar
- Modulares Backensystem für schnelles Entfernen oder Anpassen (schnelle Umrüstungen)
- Robuste Werkzeugflächen mit Passstiftpositionen
- Abnehmbare Schweißabdeckungen für Schweißschutz und Wartungszugang
- Switch-Ready-Fähigkeit und Einstellung von Näherungsschaltern ohne Ausbau der Klemme
- Integrierte Durchflussregelung
- Leiser Betrieb (Zyklus unter 0,7 Sekunden)
- Rückwärtskompatible Montageflächen für direkten Ersatz konkurrierender Rahmenklemmen
