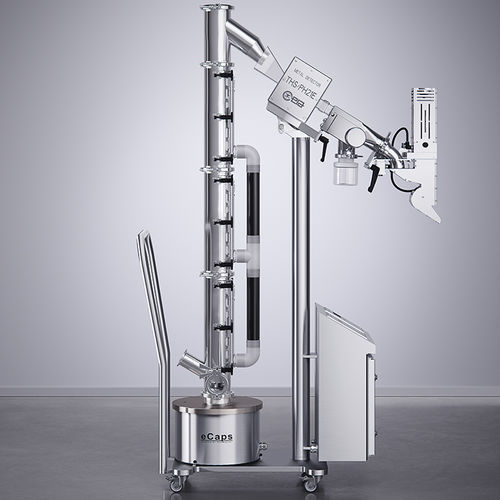

Medizinische Poliermaschine eCaps

BürstenTrommel

Übersicht
Für die effiziente Endbearbeitung von Kapseln in Produktionsumgebungen konzipiert, ist die eCaps ein Kapselpolierer in offener Ausführung, aufgebaut aus modularen 400-mm-Segmenten. Er verarbeitet Kapselgrößen 000 bis 5 und lässt sich mit Metallerkennung, Leerhülsenabscheidung und Trommelbeschickung integrieren.

Hauptvorteile

• Konstantes Polieren durch patentiertes rotierendes Bürstenmodul
• 100 % selbstentleerend für alle Kapselgrößen und -gewichte
• Kompatibel mit CEIA-, LOCK- oder SAFELINE-Metalldetektoren
• Modulare Sektionen ermöglichen drei Förderhöhen (1000 / 1400 / 1800 mm)
• cGMP-orientiertes Design für einfache Handhabung und Reinigung

Modulare Hubhöhen und Polieren
Die eCaps besteht aus 400 mm Modulsektoren, jeweils mit einem patentierten rotierenden Modul, das Kapseln hebt, entstaubt und poliert (Größen 000–5). Die vollständige Austauschbarkeit der Poliersegmente ermöglicht eine schnelle Anpassung an Layout und Durchsatzanforderungen.

Hocheffizienter Vakuumstrom
Ein homogener Vakuumstrom und ein speziell entwickeltes Absaugfenster sorgen für hohe Polierleistung und vollständige Entleerung bei unterschiedlichen Kapselgeometrien. Die werkzeugfreie, vereinfachte Konstruktion reduziert die Anzahl der Teile und beschleunigt Montage, Demontage und Reinigung.

Integrierte Metallprüfung
Der kompakte Rahmen aus Edelstahl minimiert die Stellfläche und Retentionszonen und nimmt Metalldetektoren von Ceia, Lock oder Safeline auf. Die Integration bietet hohe Detektionsgenauigkeit in Verbindung mit einem schnellen Ausschleusmechanismus zur Sicherung der Produktqualität.

Technische Daten

• Hubhöhen: 1000, 1400, 1800 mm
• Verpackung: Holzkiste
• Nettogewicht: 170 kg
• Bodenabmessungen: 480 mm × 760 mm
• Zuführhöhe: 514 mm
• Verfügbare Metalldetektoren: Lock Insight; Ceia THS/PH21 EE
• Austrittsrinne: TC ASME BPE 2,5"; TC ISO 1127 DN50
• Kopfausschnitt: 100 mm × 40 mm (CE); 98 mm × 35 mm (LI)
• Genauigkeit Edelstahl: 0,50 mm
• Genauigkeit Ferro: 0,30 mm
• Genauigkeit Nicht-Ferro: 0,35 mm
• Mindestproduktgröße: Caps 5
• Maximalproduktgröße: Caps 000
• Förderanpassung: Bürstendrehzahl
• Selbstentleerung: Ja
• Geforderte Absaugleistung: einstellbar 110–150 m3/h — Druckverlust 150–2000 Pa
• Anschluss Absaugung: TC ISO 1127 DN50
• Gefordertes Druckluft: N/A oder 350 l/min — min. 4,5 bar
• Anschluss Druckluft: Ø 8 mm
• Stromversorgung: 110 V bis 230 V ±10 %
• Frequenz: 50 Hz / 60 Hz
• Geräuschpegel: <68 dB(A)
• Betriebstemperatur: 15–25 °C
• Max. relative Luftfeuchtigkeit: 60 %
• Containment-Level: offene Ausführung
• Nichtmetallische Kontaktteile: POM C — Nylon — Silicone
• Metallische Kontaktteile: Edelstahl 316L
• Oberflächenbeschaffenheit Kontaktteile: Ra ≤ 0,8 µm
• Rahmenteile: Edelstahl 304
• Rahmenoberfläche: gebürstet 320
• Rahmen auf Rollen montiert: Ja
• IQ-OQ-Protokoll: Verfügbar
• Materialzertifikate: Verfügbar
• Produkttyp: Capsule
• Funktion: Polieren; Metallerkennung
• Anwendungsbereich: Produktion
• Produktreihe: eRange
