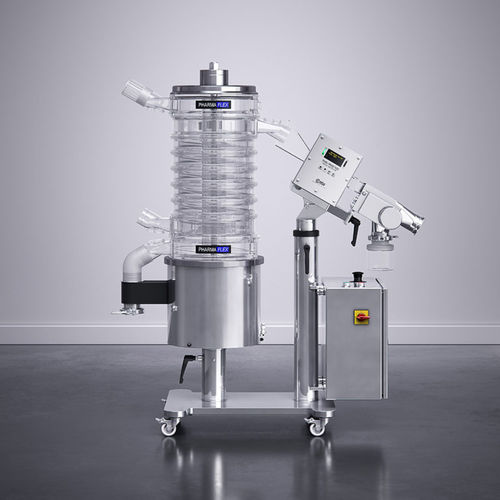

Trockenreinigungsanlage eFlex

automatischProzessrobust

Kurzbeschreibung
Der eFlex ist das Einstiegsmodell der eRange-Entstauber mit Metallerkennung. Er verfügt über ein offenes, nicht geschlossenes Design und segmentierte, transparente Polymer-Spiralen aus Tritan-Copolyester für vollständige Sichtkontrolle während des Betriebs.

Wesentliche Vorteile

• Konstante Entstaubung mit 100% Selbstentleerung
• Integrierbare Metalldetektoren: CEIA, LOCK oder SAFELINE
• Leichte, modulare transparente Polymersegmente für schnellen Ausbau
• Erhältliche Förderhöhen: 250 mm, 500 mm
• Leiser Betrieb <69 dB(A)
• cGMP-orientiertes Design, einfach zu handhaben und zu reinigen

Konstruktion & Betrieb
Die eFlex-Baureihe verwendet eine neue Generation segmentierter, modularer Spiralen, die in Tritan-Copolyester gefertigt sind. Jedes Spiralsegment lässt sich einzeln entnehmen, um schnelles Zerlegen, Reinigen und Validieren zu ermöglichen. Das vollständig transparente Design bietet eine 360°-Sicht auf die Tabletten während des Prozesses.

Verbreiterte Umfangs-Dust-Extraction-Kanäle in Kombination mit zentralen Luftdüsen entfernen überschüssiges Pulver sofort beim Entstauben. Die Tabletten werden innerhalb von Sekunden zum Auslauf gefördert, was eine effektive Pulverentfernung sicherstellt. Die vereinfachte, werkzeugfreie Konstruktion reduziert die Anzahl der Teile und erleichtert die Wartung.

Technische Daten

• Product Range: eRange
• Bezeichnung / Modell: eFlex
• Funktion: Entstaubung; Metalldetektion
• Produkttyp: Tablette
• Anwendungsbereich: Herstellung
• Förderhöhe: 250, 500 mm
• Verpackung: Holzkiste
• Nettogewicht: 160 kg
• Aufstellmaße: 480 mm x 755 mm
• Zulaufhöhe: 735 mm
• Verfügbare Metalldetektoren: Lock Insight, Ceia THS/PH21 EE
• Auslauftrichter: TC ASME BPE 2,5"; TC ISO 1127 DN50
• Kopföffnung: 100 mm x 40 mm (CE); 98 mm x 35 mm (LI)
• Genauigkeit Edelstahl: 0,50 mm
• Genauigkeit Ferro: 0,30 mm
• Genauigkeit Nicht-Ferro: 0,35 mm
• Minimale Produktgröße: Ø 4 mm
• Maximale Produktgröße: Ø 25 mm
• Förderanpassung: Vibrationsintensität
• Selbstentleerung: Ja
• Geforderte Luftabsaugung: Einstellbar 150 - 200 m3/h - Druckabfall 150 - 500 Pa
• Anschluss Absaugung: TC ISO 1127 DN50
• Gefordertes Druckluftvolumen: 40 - 80 l/min - Min. 4,5 bar
• Anschluss Druckluft: Ø 6 mm
• Stromversorgung: 110 V bis 230 V ± 10 %
• Frequenz: 50 Hz / 60 Hz
• Geräuschpegel: <68 dB (A)
• Betriebstemperatur: 15 - 25 °C
• Max. relative Luftfeuchte: 60%
• Containment-Level: Offenes Design
• Nichtmetallische Kontaktteile: Tritan MX 711 - POM C - Silikon
• Metallische Kontaktteile: Edelstahl 316L
• Oberflächenrauheit Kontaktteile: Ra ≤ 0,8 µm
• Rahmenteile: Edelstahl 304
• Rahmenoberfläche: Gebürstet 320
• Rahmen auf Rollen: Ja
• IQ-OQ Protokoll: Verfügbar
• Materialzertifikate: Verfügbar
