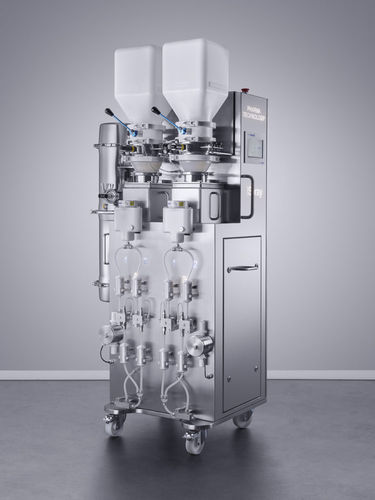

Sprühschmiersystem iSpray

kontinuierlichautomatisiertkompakt

Beschreibung
iSpray ist ein externes Schmiermittelsystem für Tablettenpressen, das kontinuierlich eine kontrollierte Menge Trockenschmierstoff auf die obere Stempeloberfläche, die Matrizenwand und die untere Stempeloberfläche sprüht. Das System liefert eine pro Tablette verifizierbare Spraymenge und saugt überschüssiges Schmiermittel an der Düse sofort in einen entnehmbaren Auffangbehälter, für sauberen Betrieb und vereinfachte Wartung.

Hauptvorteile

• Reduziert Capping, Sticking und andere Tablettenfehler
• Verbessert Löslichkeitsprofil und Härtekonsistenz der Tabletten
• Ermöglicht kontinuierliche Produktion mit Drucküberwachung und automatischer Reserveleitung
• Anpassbar an die meisten rotierenden Tablettenpressen mit kundenspezifischen Sprühdüsen
• Genaue und konstante Sprühmenge pro Tablette, messbare Menge
• cGMP-konzipiert, leicht zu handhaben und zu reinigen
• Zentrale HMI-Steuerung mit 21 CFR Part 11 konformer Audit-Trail
• Containment bis OEB4 für ein- und doppelseitige Pressen

Funktionsweise
iSpray appliziert eine präzise, validierte Dosis Trockenschmierstoff direkt auf die Werkzeugoberflächen (obere Stempeloberfläche, Matrizenwand, untere Stempeloberfläche). Ein Vakuum an der Düse erfasst überschüssigen Schmierstoff sofort, reduziert Abfall und Kontaminationsrisiko. Gesammelter Überschuss wird in einem entnehmbaren Behälter gespeichert und ermöglicht schnelles Entleeren ohne Produktionsstopp.

Merkmale

• Erweiterte Steuerung: Touchscreen-HMI, Rezeptspeicherung und FDA-konformer Audit-Trail zur Prozessvalidierung und Rückverfolgbarkeit
• Leistungssteigerung: reduziert Reibung an Matrizenwand und unterem Stempel, verbessert Auswerfung und Abnahme, verhindert Logo-Picking und Sticking, verlängert Werkzeuglebensdauer
• Formulierungsunterstützung: ermöglicht Reduktion oder Wegfall von Bulk-Trockenschmierstoffen bei sensiblen Formulierungen und verbessert Löslichkeit; gesprühte Menge präzise kontrollierbar und validierbar gemäß USP
• Zuverlässige Lieferung: kompaktes Doppel-Düsen-Design kompatibel mit den meisten Rotationspressen; Drucksensor und automatische Backup-Leitung aktivieren sich bei Verstopfung

Spezifikationen (Zusammenfassung)
Physikalische Eigenschaften:
Verpackung: Holzkiste
Netto-Gewicht: 220 kg
Aufstellmaß: 620 mm x 925 mm

Kapazität:
Maximale Produktgröße: Ø 28 mm
Sprühbereich: 1,5 - 15 g/min

Dienstleistungen/Versorgung:
Förderregelung: Drehzahl der Dosierschnecke
Benötigte Druckluft: 450 - 600 l/min - Min. 6 bar
Druckluftanschluss: KS4
Stromversorgung: 100 bis 240 VAC ± 10 %
Frequenz: 50 Hz / 60 Hz

Umgebung:
Geräuschpegel: <80 dB (A)
Betriebstemperatur: 15 - 25 °C
Max. relative Luftfeuchte: 30%
Containment-Level: Staubdicht (bis OEB4)

Material:
Nichtmetallische Berührteile: POM C, PU, Silikon
Metallische Berührteile: Edelstahl 316L
Oberflächenrauheit Berührteile: Ra ≤ 0,8 µm
Rahmenteile: Edelstahl 304
Rahmenoberfläche: Gebürstet 320
Rahmen auf Rollen montiert: Ja
IQ-OQ-Protokoll: Verfügbar
Materialzertifikate: Verfügbar
