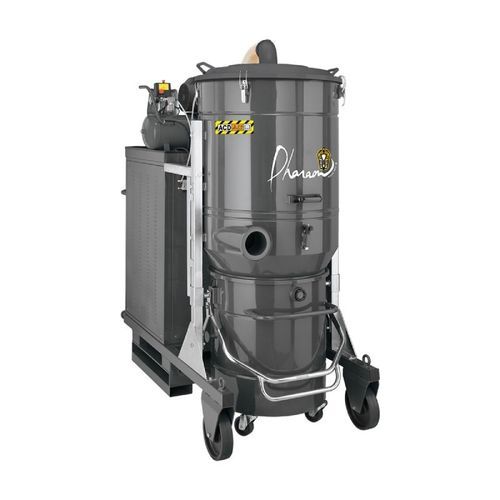

Industriesauger DG300 SE PN ACD

TrockenStaubfür brennbare Stäube

Zusammenfassung
Der DG300 SE PN ACD ist ein dreiphasiger Industriestaubsauger für hohe Sicherheitsanforderungen, entwickelt zur Erfassung brennbarer Stäube in nicht ATEX-zonierten Bereichen. Er entspricht der ACD-Norm (IEC 60335-2-69) und bietet eine zuverlässige Lösung für industrielle Umgebungen, die hohe Filtrations- und Sicherheitsanforderungen stellen.

Hauptmerkmale

• Hohe Saugleistung für anspruchsvolle Anwendungen.
• Ausgelegt für intensive Nutzung.
• Sehr große Filterfläche.
• Industrielle, mobile Konstruktion für raue Einsatzbedingungen.

Bezeichnung und Entstaubungssystem
Modell mit automatischer Abreinigung durch pneumatischen Zylinder, gesteuert von einem eingebauten Kompressor (PN-Version), der die regelmäßige Reinigung der Filterkartuschen ohne Produktionsstopp ermöglicht. Dieses System gewährleistet kontinuierliche Absaugung, verlängert die Filterlebensdauer und reduziert den Wartungsaufwand gegenüber der nicht-PN-Version, die manuelle Eingriffe erfordert.

Leistungsdaten
Motorleistung 20 kW mit in der Dokumentation angegebenen Maximalwerten: Spitze 5.000 mmH₂O und 4.400 mmH₂O im Dauerbetrieb. Luftdurchsatz bis zu 1.100 m³/h, geeignet für Zentralanlagen, Werkstattreinigung und direkte Maschinenabsaugung.

Filtration
Zweistufige Filtration: vier antistatische Kartuschen der Klasse M (Gesamtfläche der Kartuschen 260.000 cm²) kombiniert mit einem HEPA H14-Filter (Fläche 103.500 cm²), der Partikel bis 0,18 µm zurückhält. Tangentialer Einlass mit integriertem Zyklon für mechanische Vorabscheidung und geringeren Verschleiß der Filtermedien. Integriertes Leucht-Vakuummeter zur Echtzeitüberwachung der Verstopfung.

Behälter, Mobilität und Aufbau
220-L-Behälter, abnehmbar und auf Rollen montiert. Rahmen aus epoxy-lackiertem Stahl, verstärkte Industrie-Rollen, ergonomischer Griff und Gabeltaschen für Stapler zur erleichterten Handhabung und logistischen Integration vor Ort.

Anwendungen
Entwickelt zur Erfassung brennbarer Stäube in nicht zonierten ATEX-Bereichen sowie für andere feine, abrasive oder klebrige Stäube in Rohrnetzen und Produktionsplätzen.

Eigenschaften / technische Daten

• Gewicht: 760 kg
• Abmessungen: 95 x 180 x 220 h (cm)
• Maximale Saugleistung (Spitze): 5.000 mmH₂O (als Spitzenwert angegeben) und 4.400 mmH₂O im Dauerbetrieb
• Max. Luftdurchsatz: 1.100 m³/h
• Behältervolumen: 220 L
• Schallpegel: 77 dB
• Gesamtfilterfläche (angegeben): 120.000 cm² (zusammengefasster Wert); detaillierte Filterung: 4 antistatische M-Kartuschen – Gesamtfläche Kartuschen 260.000 cm² + HEPA H14-Filter 103.500 cm²
• Spannung: 400 V
• Leistung: 20.000 W (20 kW)
• ATEX-Zone: Außerhalb (für nicht ATEX-Bereiche konzipiert, aber ACD-konform)
• Abreinigungssystem: automatisch mittels pneumatischem Zylinder mit eingebautem Kompressor (PN-Version)
• Filtrationsleistung: HEPA H14 fähig, Partikel bis 0,18 µm zurückzuhalten
• Vorabscheidung: tangentialer Einlass mit integriertem Zyklon
• Zugänglichkeit/Wartung: abnehmbarer Behälter auf Rollen, Gabeltaschen für Stapler
