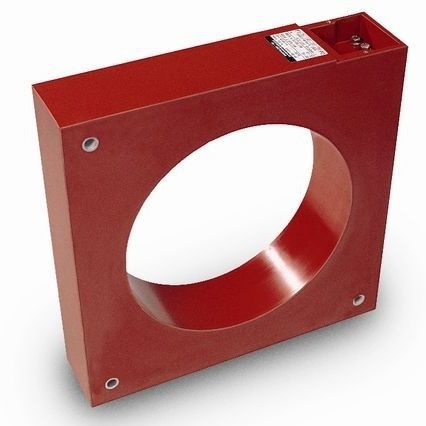

Stromtransformator JK series

trockenHochspannungMittelspannung

Kabelstromwandler vom Typ JK werden in Innenraum-Schaltanlagen eingesetzt. Sie übertragen hohe Ströme bis 5000 A in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte. Der Kabelstromwandler ist für die Montage auf vollisolierten Mittel- und Hochspannungskabel oder für die Montage auf Mittel- und Hochspannungsdurchführungen konzipiert. Dadurch wird ein platzsparendes Anlagenkonzept ermöglicht. Es können Primärströme bis zu 5000 A gemessen werden. Die magnetischen Eigenschaften des Eisenkerns werden durch eine spezifische Polsterung und dem Verguss in Polyurethan (PUR) sichergestellt. Mit dieser Konstruktion bleibt die Klassengenauigkeit über Jahrzehnte konstant. Standardmässig ermöglicht die Sekundärklemmenabdeckung ein Gehäuseschutzgrad bis zu IP 20. Optional können die Sekundäranschlüsse in einem Klemmenkasten integriert werden, was einen Gehäuseschutzgrad bis zu IP 65 ermöglicht. Der Kabelstromwandler kann dank einer Vielfalt von geometrischen Abmessungen den Kundenbedürfnissen entsprechend angepasst werden. Betreffend Montage-Möglichkeit sind verschiedene Ausführungsvarianten möglich, ebenso eine beliebige Einbaulage. Die Wandler sind nach den gängigen nationalen und internationalen Normen ausgeführt. Kundenspezifische Ausführungen werden auf Anfrage nach Beurteilung der Machbarkeit realisiert. Merkmale • grosse Vielfalt der geometrischen Abmessungen • beliebige Einbaulage
